阀门电动执行器
电动执行器（ElectronicActuator）又称为电动执行机构，是以电力为驱动能源的一种执行器，用来驱动阀门的机械就称为阀门电动执行器。利用某种驱动能源并在某种控制信号作用下工作，应用于各种工业自动化过程控制环节。在工业生产中的应用，比气动执行器、液动执行器更为广泛。电动执行器的类型繁多，它是在不同行业领域的称谓，在工业管道阀门行业称之为阀门电动装置，在仪表行业称之为电动执行器，但现在业内已没有很明确的区分。可以配合各种阀门如蝶阀、球阀、闸阀和调节阀等成套使用，以阀门的功能及操作方式不同，电动执行器和阀门可以构成电动阀门或电动调节阀门。
由于是精密电器元件，一般需要对其有一定的防爆、防护等级（防水、防尘）要求
电动执行器分类：电动执行器最常用的分类方式，
①根据适用工况，又分为防爆型阀门电动执行器与普通型阀门电动执行器；根据电压，
②按照其运动方式不同，分为角行程电动执行器、直行程电动执行器和多转式电动执行器。角行程电动执行器又可以分为多回转型和部分回转型，而直行程电动执行器也可以再分为推拉型和齿轮旋转型两种。
多回转（直行程）
（适用于调节阀、闸阀、截止阀等需要多次旋转阀杆进行启、闭作业的阀门，或通过蜗轮传动装置驱动蝶阀、球阀、旋塞阀等部分回转阀门。）
部分回转（角行程）
（一般用于蝶阀、球阀、旋塞阀等只需旋转90度即可完成启、闭的阀门）
角行程和直行程执行器大部分是在多转式的基础之上改造而来的：以多转式为基础，配以蜗轮蜗杆二级减速箱组成0~90°角行程电动执行机构；配以丝杆部件组成直行程电动执行机构。
角行程：0~90°角行程，用于控制球阀、旋塞阀、蝶阀和百叶阀之类的角行程阀门；

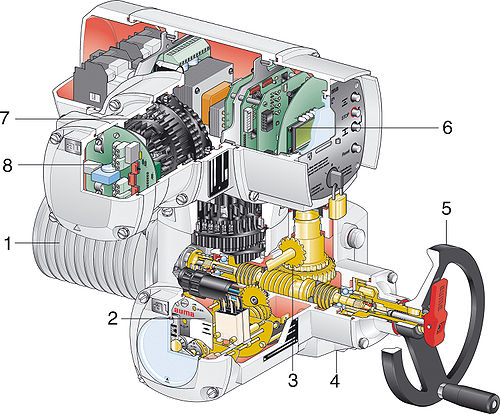

多回转电动执行器多转式：需要运行超过360°才能实现阀门的启闭，主要用于截止阀、管夹阀和隔膜阀；
直行程：输出的是力，产生的是位移，主要用于闸阀和滑板阀。
③阀门电动执行器根据电源不同：
电动执行器有两种驱动电力能源，根据所使用的电源不同，电动执行器可以分为AC交流电执行器和DC直流电执行器。
在我国主要分为AC380V、AC220V和DC24V；
以AC交流电或DC直流电为驱动能源；根据动作方式分为两大类（电动开关型和电动调节型）
优点：是能源取用方便，信号传输速度快，传输距离远，便于集中控制，灵敏度和精度较高，与电动调节仪表配合方便，安装接线简单。
缺点：是结构复杂，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。
④阀门电动执行器又根据执行器控制模式，分为开关型与调节型。调节型又可以细分为模拟量控制，跟智能型
电动执行器工作原理：
电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。前四种属于DDZ型。下面简要介绍一下直行程电动执行器和角行程电动执行器。
直行程与角行程电动执行器的工作原理是通过接收调节器或其它仪表送来的0~10，4~20mA或220V电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。
电动执行器选型考虑要点 一、根据阀门类型选择电动执行器 阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。 1．角行程电动执行器（转角<360度） 电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。 a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。 b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。 此类电动执行器适用于蝶阀、球阀、旋塞阀等。
2．多回转电动执行器（转角>360度） 电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。 此类电动执行器适用于闸阀、截止阀等。 3．直行程（直线运动） 电动执行器输出轴的运动为直线运动式，不是转动形式。 此类电动执行器适用于单座调节阀、双座调节阀等。 二、根据生产工艺控制要求确定电动执行器的控制模式 电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类。

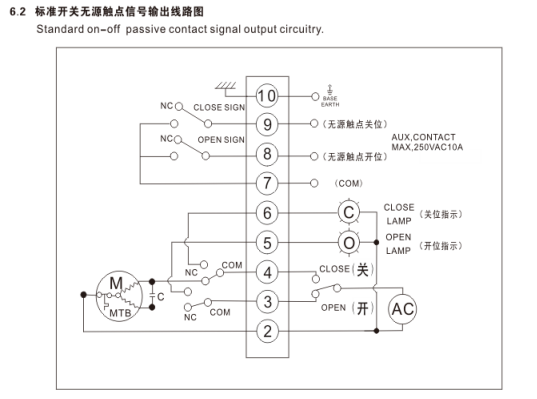

1．开关型（开环控制） 开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行精确控制。 特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。选型时必需对此做出说明，不然经常会发生在现场安装时与控制系统冲突等不匹配现像。
a)分体结构（通常称为普通型）：控制单元与电动执行器分离，电动执行器不能单独实现对阀门的控制，必需外加控制单元才能实现控制，一般外部采用控制器或控制柜形式进行配套。 此结构的缺点是不便于系统整体安装，增加接线及安装费用，且容易出现故障，当故障发生时不便于诊断和维修，性价比不理想。
b)一体化结构（通常称为整体型）：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制信息就可对其进行操作。 此结构的优点是方便系统整体安装，减少接线及安装费用，容易诊断并排除故障。但传统的一体化结构产品也有很多不完善的地方，所以产生了智能电动执行器，关于智 能电动执行器后面将再做说明。
2．调节型（闭环控制） 调节型电动执行器不仅具有开关型一体化结构的功能，它还能对阀门进行精确控制，从而精确调节介质流量。因篇幅有限其工作原理在此不作详细说明。 下面就调节型电动执行器选型时需注明的参数做简要说明。

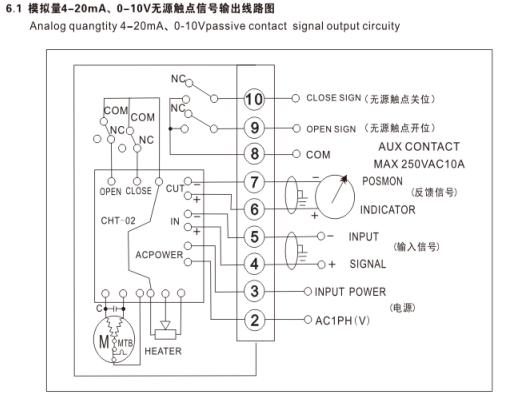

a)控制信号类型（电流、电压） 调节型电动执行器控制信号一般有电流信号(4～20mA、0～10mA)或电压信号(0～5V、1～5V)，选型时需明确其控制信号类型及参数。
b)工作形式（电开型、电关型） 调节型电动执行器工作方式一般为电开型（以4～20mA的控制为例，电开型是指4mA信号对应的是阀关，20mA对应的是阀开）， 另一种为电关型（以4-20mA的控制为例，电开型是指4mA信号对应的是阀开，20mA对应的是阀关）。一般情况下选型需明确工作形式， 很多产品在出厂后并不能进行修改，奥美阀控生产的智能型电动执行器可以通过现场设定随时修改。
c)失信号保护
失信号保护是指因线路等故障造成控制信号丢失时，电动执行器将控制阀门启闭到设定的保护值，常见的保护值为全开、全关、 保持原位三种情况，且出厂后不易修改。奥美阀控生产的智能电动执行器可以通过现场设定进行灵活修改，并可设定任意位置（0~100%）为保护值。
三、根据阀门所需的扭力确定电动执行器的输出扭力 阀门启闭所需的扭力决定着电动执行器选择多大的输出扭力，一般由使用者提出或阀门厂家自行选配，做为执行器厂家只对执行器的输出扭力负责， 阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定，但因阀门厂家加工精度、装配工艺有所区别，所以不同厂家生产的同规格阀门所 需扭力也有所区别，即使是同个阀门厂家生产的同规格阀门扭力也有所差别，当选型时执行器的扭力选择太小就会造成无法正常启闭阀门，因此电动执行器必需选择一个合理的扭力范围。
四、根据所选电动执行器确定电气参数 因不同执行器厂家的电气参数有所差别，所以设计选型时一般都需确定其电气参数，主要有电机功率、额定电流、二次控制回路电压等 压力差压变送器的应用及选型 (1) 1．概述 在诸类仪表中，变送器的应用最为广泛、普遍，变送器大体分为压力变送器和差压变送器。变送器常用来测量压力、差压、真空、液位、流量和密度等。变送器有两线制和四线制之分，两线制变送器尤多；有智能和非智能之分，智能变送器渐多；有气动和电动之分，电动变送器居多；另外，按应用场合有本安型（本质安全型）和隔爆型之分；按应用工况，变送器的主要种类如下：
