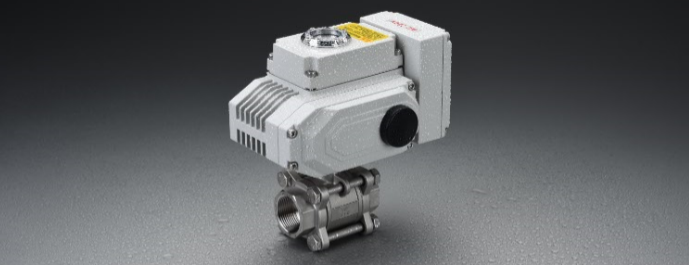

阀门精小型电动执行器
门电动执行器指的是以电能为主要能量来源，用来驱动阀门的机械。由于是精密电器元件，一般需要对其有一定的防爆、防护等级（防水、防尘）要求。
其中精小型电动执行器是回转型电子阀门驱动装置，可以通过外接电源的切换或外部输入信号、实现开、关和中间位置的控制。由于本体材质采用了铝合金压铸件，实现了小型、轻量、高性能、高输出、功率的电动驱动装置。特征 ·小型、轻量、紧凑。 ·使用简便，且可以在狭窄的地方使用。 ·有输入输出控制信号4-20mADCS及PLC单元相电源即可控制运转。具有功能强、体积小、轻便宜人、性能可靠、开关迅速、配套简单元、操作灵活、省力、方便等。全部整体烤漆能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。碟板密封面采用堆焊钴基硬质合金，密封面耐磨损。它可广泛应用于造纸、化工、饮食、环保、电力等行业的工业过程自动控制系统中，作为调节和截止使用。
快开电动执行器适用于快开需求的球阀，蝶阀等电动快速 - 开关阀，快开电动球阀，快开蝶阀等。
0-90°全行程：全开，全程单向动作时间2秒（快速切换）。
适用于压力高，压差大，不能使用电磁阀的高开启场合。
适配阀门：球阀、V型调节阀、蝶阀、通风阀门、风门、风机、动态平衡阀、旋塞阀等部分旋转阀和其他工业领域的机械定位旋转。
快开电动执行器在1500V高压测试后没有漏电流，确保您的系统完全正常运行。
★长寿命设计
超过50,000次开启 - 现场无故障运行，您的系统可靠无忧！
★DDS交换机调试技术
DDS交换机调试技术，直接调试交换机，改变了传统繁琐的调试步骤原有工业中的电动阀和电动执行器，直接简化为一步操作和调试。
旋转表盘顶部旋钮，轻松完成电动执行器后的电气和机械位置校准。连接到阀门。
精致的小型设计
重量轻，适用于各种角行程阀（球阀，蝶阀，旋塞阀等）和阀门共同构成电动控制阀，电动球阀，电动蝶阀和其他工业自控电动阀。
本实用新型体积小，管道上各种角度安装方便，适用于各种复杂的管道和工况。
★良好的密封性能
执行器密封标准 - 执行器整体浸入水中，无气泡泄漏。
特别适用于室外露天环境。
★良好的可靠性
产品电气元件和各种精密零件均采用进口元件，确保高品质和可靠性。
良好的耐压性
精小型电动执行器，1500V高压测试，无泄漏，确保您的系统完全正常运行
型号众多：A普通型、B无源触点型、H电位计型、C智能调节型可通过外接电源的控制箱或W、P型外部输入信号、电脑DCS、电脑PLC等信号源实现远控和近控自动功能。
阀门精小型电动执行器
精小型电动执行器未来的发展趋势主要集中在数字化、智能化、网络化和微型化等方面。
由于目前科技的发达，精小型电动执行器的发展越来越先进，在数字化和智能化方面上有很大的改进，另外在设备中采用了多种规模集成技术，使得人机交互控制更加的方便。电动执行机构认为在智能化程度上，基本上采用先进的控制方式。
网络化。
精小型电动执行器安装维护要领
目前市场上的精小型电动执行器呈现多种总线控制和仪表仪器共存发展，多种形式的发展导致市场竞争格局加大，从而不得不对产品进行创新，才能够确保市场中的份额。
微型化
精小型电动执行器是微型化发展中一个重要的产品，在自动化行业中被广泛的应用。
产品特点
● 小型轻便，容易拆装及维修，亦可在任意位置安装
● 结构简单、紧凑，90°回转启闭迅速
● 操作扭矩小，省力轻巧
● 流量特性趋于直线，调节性能好
● 多种控制信号，开关控制
● 比例（调节型）控制：0-10VDC或4-20mA
● 反馈输出可选4-20mA、辅助开关及反馈电位器（0-1K）
● 防护等级达到IP67
性能特点
1、壳体：壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。
2、电机：全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
3、手动结构：手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。
4、位置指示器：指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5、密封：密封性好，标准产品防护等级是IP67，并可选IP68防护等级。
6、限位开关：机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
7、自锁：精密的蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
8、防脱螺栓：拆除外壳时，螺栓附在壳体上，不会脱落。
9、安装：电动执行器底部安装尺寸符合ISO5211/DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。
10、线路：控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。
阀门精小型电动执行器
精小型电动阀门执行器安装场所
(室内安装的注意事项)
因为是非防爆产品，所以安装时避开危险气体的环境。
安装在长期有水、原料等飞溅物的场合，需要保护全体的盖子。
请预留接线，手动操作等维修用空间。
(室外安装的注意事项)
为了避免雨水水，阳光直射等问题，需要安装保护全体的盖子。
(阳光直射会导致操作机内部的温度上升以及雨水导致胶垫等发生耐候性的问题)
请预留接线、手动操作等维修用空间。
周围温度、流体温度条件
(周围温度)
周围温度在一25℃～55℃范围内。
(流体温度条件)
·与阀门配套使用的场合，流体温度，传到机体上面，机体温度会升高，流体温度是高温
的场合，与阀门连接支架起减少热传导作用。
·标准规格 流体温度+65℃以下标准支架
·高温规格 流体温度65℃以上高温规格支架※流体温度有时随着周围温度以及对流的
状态发生变化，因此，阀门精小型电动执行器在高温中使用的场合请和本公司技术部联系。
|
机型特征 |
-.05型 |
-10型 |
-20.40型 |
-60,100,200型 |
|
电源 |
ACl10/220/380V50/60Hz |
ACl10/220/380V50/60Hz |
ACl10/220/380V50/60Hz |
ACl10/220/380V50/60Hz |
|
出力轴的力矩 |
-Z2kgfm
-054kgfm |
-10
1OKgfm |
-20
20Kgfm
-40
40Kgfm |
-60
60Kgfm
-100
100Kgfm
-200
200Kgfm |
|
动作范围 |
0～90° |
0～90° |
0～90° |
0～90° |
|
动作时间 |
SZ-Z4秒 SZ-0515秒 |
30秒/50HZ |
SZ-2030秒 SZ-4030秒 |
SZ-60,100,30秒/50HZ SZ-200.60秒/60HZ |
|
保护设置 |
过热保护器内藏 |
过热保护器内藏 |
过热保护器内藏 |
过热保护器内藏 |
|
周围温度 |
-25℃～55℃ |
-25℃～55℃ |
-25℃～55℃ |
-25℃～55℃ |
|
额定电流 |
0.75A/100V
O．4A/200V |
O．6A/100V
O．3A-200V |
SZ-20
1A/100V
0.45A/200V
SZ-40
2A/100V
0.9A/200V |
SZ-60
2A/100V
0.9A/200V
SZ-100、200
3.5A/100V
1.7A/200V |
|
绝缘电阻 |
100MΩ/500VDC |
100MΩ/500VDC |
100MΩ/500VDC |
100MΩ/500VDC |
|
耐压值 |
1500VAC1分钟 |
1500VAC1分钟 |
1500VAC1分钟 |
1500VAC1分钟 |
|
手动操作 |
附曲柄式手柄 |
附曲柄式手柄 |
附曲柄式手柄 |
附曲柄式手柄 |
|
挡块 |
机械式限位开关式 |
机械式限位开关式 |
机械式限位开关式 |
机械式限位开关式 |
|
防水性 |
相当于IP-66> |
相当于IP-66> |
相当于IP-66> |
相当于IP-66> |
|
安装方向 |
360°全方向 |
360°全方向 |
360°全方向 |
360°全方向 |
|
位置测量 |
开闭极根开关 |
开闭极根开关 |
开闭极根开关 |
开闭极根开关 |
|
驱动电机 |
8W/E种 |
20W/E种 |
-2030W/E种
-4090W/E种 |
-6090W/E种
-100100W/E种
-200 |
|
本体材质 |
铸铝合金ADCl2 |
铸铝合金ADCl2 |
铸铝合金ADCl2 |
铸铝合金ADCl2 |
|
喷漆 |
颜色N．6> |
银白色 |
银白色 |
银白色 |
|
重量 |
2.5Kg |
4.5Kg |
-209Kg
-409.5Kg |
-6020Kg
-10021Kg
-20022Kg |
|
配线接口 |
PFl/2x1 |
PFl/2x1 |
PFl/2x1 |
PFl/2x1 |
|
附塑料线锁 |
附塑料线锁 |
附塑料线锁 |
附塑料线锁 |
