气动阀工作原理是利用压缩空气推动执行器内多组组合气动活塞运动，传力给横梁和内曲线轨道的特性，带动空芯主轴作旋转运动，压缩空气气盘输至各缸，改变进出气位置以改变主轴旋转方向，根据负载(阀门)所需旋转扭矩的要求，可调整气缸组合数目，带动负载(阀门)工作。

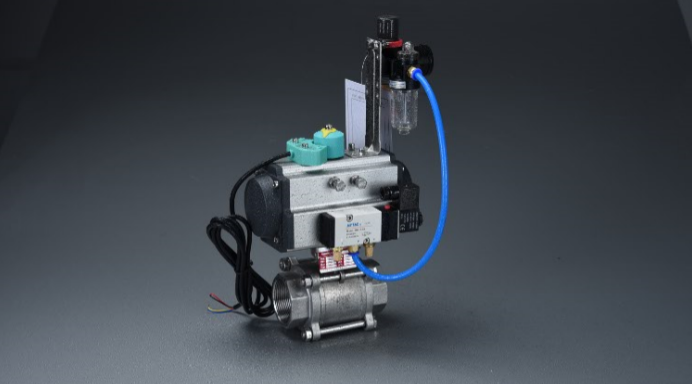

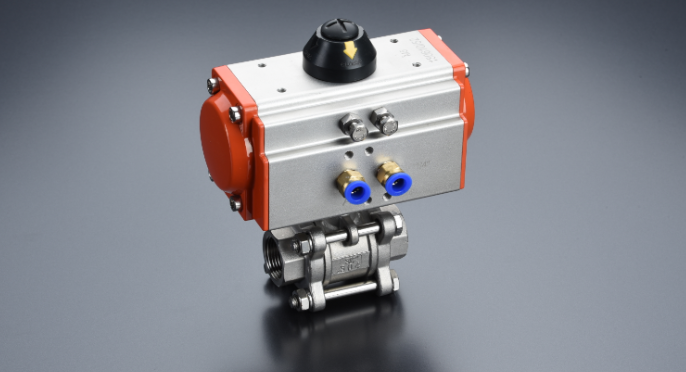

气动球阀只需要通过压缩空气进入气动执行器，气源带动球芯旋转0-90度的操作和很小的转动力矩就能控制球阀的开关，在气动头上配备附件有：三联件、定位器、限位开关等。可以作为节流调节流量使用，如果配合控制器使用，可以远程控制开关的开合。可根据工况需求装配阀门定位器，通过输入控制信号来控制球阀球芯的开度来对介质流量进行调节。当执行器工作时，球体绕阀体中心线作旋转来达到开启，有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态，阻断介质的流动，

气动球阀主用应用在快速切断、分配和改变介质的流动管道中。气动球阀它启闭迅速、适合大小口径使用。采用V型球体可准确的调节介质流量。气动球阀结构有两种区分，一种是O型球芯，O型球阀阀芯为浮动式精密铸件，流道口与管道口径相同，主要是作为截断开关使用。另一种是V型球芯，它采用固定式结构，球芯上带有V型切口，在执行器上加装定位器后实现对含纤维、颗粒状介质比例调节。

气动球阀的结构相对简单、维修方便、相对安全性高，选用上等材料使用得当，使用寿命可达100万次。

参数范围：



通经口径：DN15-300、IN½''-12''；

阀体压力：1.6-10mpa、150LB-900LB；

球阀温度：软-20℃-350℃、硬-29℃-580℃；

设计标准：GB/T12237-1989、DIN3357/1、2:API608；

法兰尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；

气缸形式：双作用、单作用（弹簧复位式）；

气源压力：双作用4～8bar、单作用5～8bar；

连接方式：螺纹、法兰、对夹式；

阀体材料：WCB、CF8、CF8M、PVC；

密封材质：PTFE、PPL；

介质范围：水、油、气、粉末，有机溶剂、腐蚀性液体等；

应用行业：水处理、空气处理、冶金、天然气、油品、化工行业、造纸、印染等。

执行器拓展功能附件选项，可以根据功能要求选装实现各种功能：



手轮机构（手操器，手动涡轮操作器）：无气压时，或者气源故障，可实现球阀手动开、关阀；

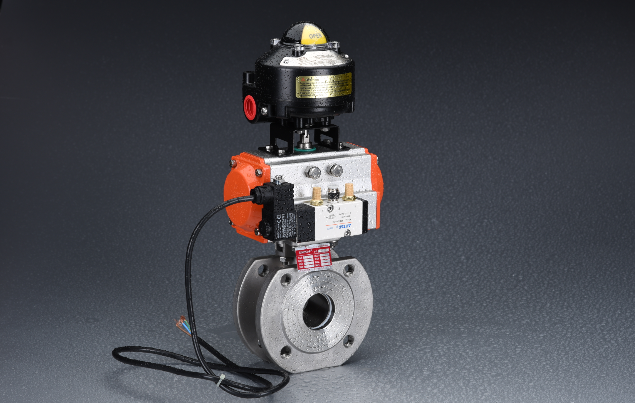

回讯器：也叫限位开关，远程反馈开关信号，有防滴型\防爆型)；



三联件：可对气源稳压、过滤、气缸加润滑油;



定位器：输入4～20mA信号或者0-10V 等模拟量信号时，可以实现对球阀开度大小的调节的功能；



电磁阀：双作用选二位五通、单作用选二位三通，大致可分为 防滴型\防爆型)；





气动球阀分类：



   气动球阀主要分为：气动浮动球阀、气动固定球阀、气动O型球阀、气动V型球阀、气动偏心半球阀、气动切断阀、气动三通球阀、气动四通球阀、气动对夹式球阀、气动液压球阀、气动塑料球阀。
还可以根据压力等级分类，根据执行标准分类：例如美标气动球阀，德标气动球阀， 日标气动球阀等等，可以根据连接方式分类，例如：气动螺纹球阀，气动法兰球阀，气动焊接球阀，气动对夹球阀，气动卡箍蝶阀，气动卡套蝶阀等等， 在这个文章有更详细说明：https://www.sinosaf.com.cn/a/news/150.html
