截止阀型号字母代号说明|表示方法
截止阀型号字母代号编制说明：

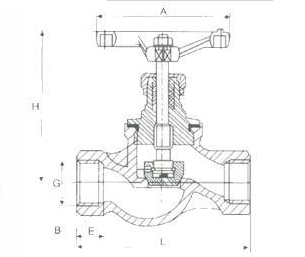

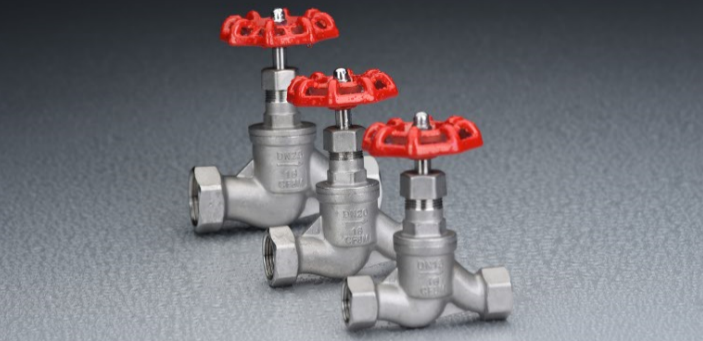

截止阀（英文翻译为：Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀在一定条件下也可以作为调节和节流作用。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
按照国标型号标准来说：截止阀的型号是由①阀门类型，②驱动方式，③连接方式，④结构形式，⑸密封材料，⑥公称压力，⑦阀体材料代号来表示的，
1）截止阀类别字母代号：J表示截止阀（可以理解为“截”字的拼音首字母）；
2）截止阀传动方式：手动是指手轮传动一般省略代号，或理解为无代号、5伞齿轮、6气动、7、液动、8、气液动、9电动，；
3）截止阀连接方式：1内螺纹，2外螺纹，4法兰连接、6焊接，8卡箍，9卡套；
4）截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型；
5）截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工；
6）截止阀公称压力：16表示压力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7）截止阀阀体材料：TI钛合金、C碳钢、I铬钼钢、V洛钼钒钢、P不锈钢304、R不锈钢316、S未塑料、T为铜、Q球墨铸铁；
单根据截止阀功能性细分，会在J前面加上功能性代号，+WJ表示波纹管截止阀、+DJ表示低温截止阀、KJ表示抗生素截止阀、+BJ表示保温截止阀；
截止阀型号编制举例：
J941H-16C电动法兰截止阀
1、J：表示截止阀；
2、9：表示传动方式为电动；
3、4：连接方式为法兰连接；
4、1：结构形式为直通流道；
5、H：密封副材料为合金不锈钢；
6、16：表示公称压力为1.6MPa；
7、C：表示阀体材料为碳钢。
J961Y-160I
1、J：表示截止阀；
2、9：表示传动方式为电动；
3、6：连接方式为焊接连接；
4、1：结构形式为直通流道；
5、Y：密封副材料为硬质合金钢；
6、160：表示公称压力为16MPa；
7、I：表示阀体材料为珞钼钢。
WJ41W-16P
0、W: 波纹管结构
1、J：表示截止阀；
2、无：表示传动方式为手轮；
3、4：连接方式为法兰连接；
4、1：结构形式为直通流道；
5、W：密封座跟阀体材质一样的不锈钢；
6、16：表示公称压力为1.6MPa；
7、P：表示阀体材料为不锈钢(一般指304/CF8)。
