气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。





气动蝶阀的气动执行机构主要分为单作用、双作用两种，常规双作用气动开关球阀，常规气源使用要求如下：

1、气源压力0.39-0.69Mpa，换算成公斤压力为4-7bar，

2、气源必须经过过滤、除雾，否则会在执行器内凝结水雾影响润滑脂的润滑效果，影响到执行器的使用寿命

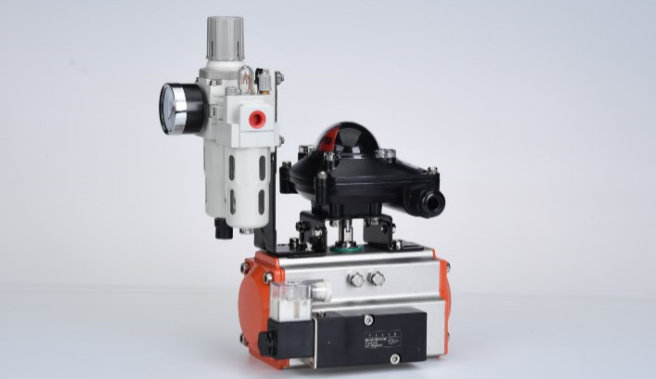

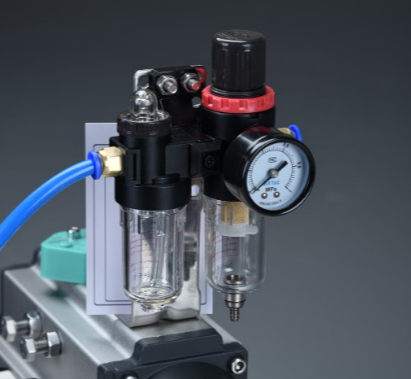

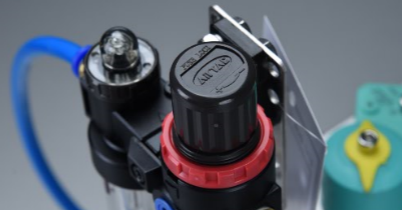

3、当条件比较差时应该在气动阀前加装空气过滤三联件（过滤器、调压阀、滤油器）

4、远距离输送压缩空气时，或者气缸比较大，对开关速度要求比较快时，需要在使用现场附近设一气罐以稳定气压。



同样是气动软密封橡胶阀座的蝶阀：

1、蝶阀所过的介质的差异会使阀板与橡胶之间的摩擦系数有极大的差异，一般情况下蝶阀装配时会涂刷一层油脂，这层油脂不易脱落，能提高蝶阀的气密性，以及减少阀板的摩擦，提高蝶阀的使用寿命，如果无油的蝶阀，或者管道内介质会洗掉这层油脂的，蝶阀开关时的摩擦系数会大好多倍，因此选配的气动执行器扭矩一定，那么就要适当提高气源使用压力，否则阀门可能无法正常开关。



气动蝶阀跟气动球阀一样，当气动执行器是单作用执行器时：

1、气源压力使用范围为：0.39-0.69Mpa，换算成公斤压力为4-7bar，但是实际使用压力应根据弹簧的组数进行调节，

2、如工厂气源压力已经确定，应根据工厂的气源压力选配自复位弹簧的组数。以确保阀门的正常开关。

3、气源必须经过过滤、除雾，否则会在执行器内凝结水雾影响润滑脂的润滑效果，影响到执行器的使用寿命

4、当条件比较差时应该在气动阀前加装空气过滤三联件（过滤器、调压阀、滤油器）



　对于特殊工况的蝶阀的气源要求：



1、对于紧急切断用途的蝶阀阀，设置的气源压力应尽量高些，以确保快速切断

2、对于硬质密封面的蝶阀，金属密封面的密封需要提供一个压力使密封面结合严实，因此需要更高的扭矩，因此对硬密封蝶阀设置气源压力应尽量预留安全系数，

3、对于过颗粒性介质的蝶阀，因为过颗粒性介质的气动球阀可能因为颗粒的差异，瞬间卡顿或者扭矩增大，应该尽量多预留安全系数，可以适当使用高一点的气源压力，确保不会因颗粒物卡顿导致阀门卡顿，无法正常开关。

4、当条件比较差时应该在气动阀前加装空气过滤三联件（过滤器、调压阀、滤油器）

5、远距离输送压缩空气时，或者气缸比较大，对开关速度要求比较快时，需要在使用现场附近设一气罐以稳定气压。
