蝶阀的种类及蝶阀的分类方法

蝶阀的分类

蝶阀是一种用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门，曾又名翻板阀，或者叫旋板阀，但是蝶阀这个叫法是比较专业的行业术语。上个世纪30年代，美国人发明了蝶阀，后又在50年代传入日本，到60年代才在日本普遍采用，我国推广则是70年代。

对于蝶阀种类繁多，以及在特殊工况中，对应使用的蝶阀产品也是不一样的，所以对于这类的阀门，应当与工程师另行选型！蝶阀按常见的种类及分类可分为以下几种形式：

按结构形式可分为（侧重以密封形式）

①：中心（中线）密封蝶阀，

②：单偏心密封蝶阀

③：双偏心密封蝶阀：

④：三偏心密封蝶阀：

按结构分类，上世纪还有这种以板结构进行分类的方法（侧重以板的结构形式进行分类）：

①垂直板式、（中线）

②偏置板式、（单偏心）

③斜板式、  （双偏心）

④杠杆式。  （三偏心）

按密封材质形式分为

①软密封型

②硬密封型两种。

软密封蝶阀阀座一般采用橡胶环密封、聚合物合成材料如聚四氟乙烯，

(1)密封副由非金属软质材料对非金属软质材料构成。

(2)密封副由金属硬质材料对非金属软质材料构成。

硬密封蝶阀通常采用金属环密封、为能够取得更好的密封性能，硬密封蝶阀可以用多层次夹石墨形式增强密封性和使用寿命，

2，金属硬密封蝶阀。

⑴密封副由金属硬质材料对金属硬质材料构成。

⑵，密封副由金属硬质材料对金属硬质材料+软性密材料构成。

按连接型式分为

①法兰连接

②对夹式连接

③卡箍链接

④焊接连接

⑤支耳式蝶阀

其中支耳式蝶阀形式类似对夹，单支耳上有螺纹，所以可以作为在管末端阀，单侧安装。

，按传动方式分为

①手动（手柄）蝶阀、

②齿轮（涡轮）传动蝶阀、

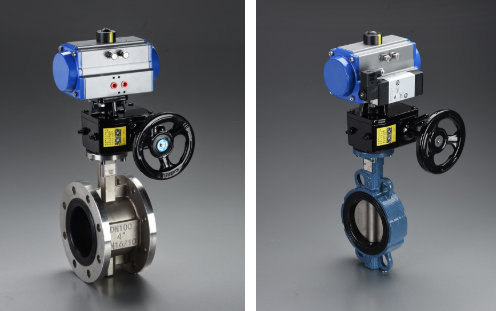

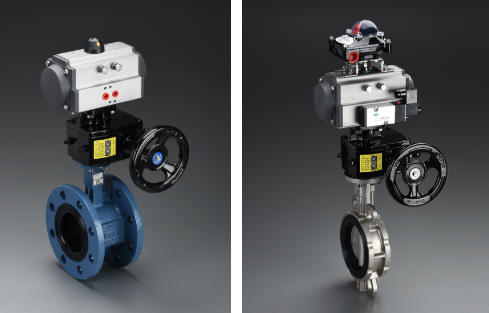

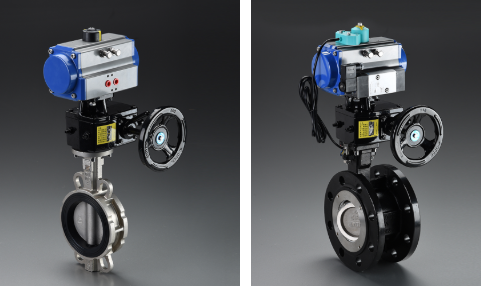

③气动蝶阀、

④液动蝶阀

⑤电动蝶阀

按工作温度分类

1，高温。t>450 °C的蝶阀。

2，中温蝶阀。120 C

3，常温蝶阀。一40C

4，低温蝶阀。一100

按工作压力分类

1，真空蝶阀,工作压力低于标堆大气压的蝶阀。

2，低压蝶阀,公称压力PN<1．6MPa的蝶阀。

3，中压蝶阀,公称压力PN为2．5--6．4MPa的蝶阀。

4，高压蝶阀,公称压力PN为10。0--80．0MPa的蝶阀。

5，超高压蝶阀,公称压力PN>100MPa的蝶阀。

按密封形式分类

1，强制密封蝶阀。

(1)弹性密封蝶阀。密封比压由关闭时阀板挤压阀座，阀座或阀板的弹性产生。

(2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。

2，充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生。

3，自动密封蝶阀。密封比压由介质压力自动产生。
