什么叫单偏心蝶阀，单偏心蝶阀结构特征

单偏心蝶阀是蝶阀的一种结构形式，蝶阀是一种用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门，曾又名翻板阀，或者叫旋板阀，但是蝶阀这个叫法是比较专业的行业术语。上个世纪30年代，美国人发明了蝶阀，后又在50年代传入日本，到60年代才在日本普遍采用，我国推广则是70年代。

对于蝶阀种类繁多，以及在特殊工况中，对应使用的蝶阀产品也是不一样的，

按结构形式可分为（侧重以密封形式）

①：中心（中线）密封蝶阀，

②：单偏心密封蝶阀

③：双偏心密封蝶阀：

④：三偏心密封蝶阀：

单偏心蝶阀

相比最常见也是最经济实惠的中线蝶阀而言，中线蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

单偏心蝶阀结构特征：

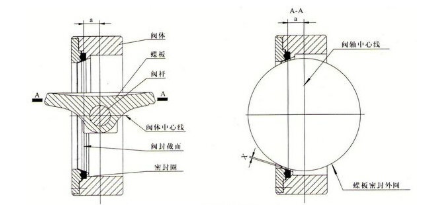

1，碟板的回转中心（即阀门轴中心）位于阀体的中心线上，且于阀板密封截面形成一个A尺寸偏置。单偏心蝶阀是碟板的回转中心在阀体的中心线上，阀板相对于密封面偏离一个距离，适宜软密封。

2，阀门关闭时，阀座和阀板密封面处在有相对过盈的接触状态，要达到密封主要是靠压紧密封圈使其在周边方向上膨胀产生密封比压和管道压力对阀板的力，使其达到密封，所以只能单向密封。

3，当阀门开启时，阀板和阀座的接触到一面脱离阀座，另一面始终是沿半圆周的轴向方向的二点接触，反复启闭密封圈容易受损，影响密封性能，更不可能实现金属密封。

4，从几何的角度可以很明显的看出，上图中X是不存在的，反过来还有一定的过盈。

采用标准编辑

设计制造验收 ISO 10631-1991 GB/T12238-1989

阀门结构长度 ISO 5752*1988 GB/T12221-1989

阀门法兰连接 GB/T9113-2000 GB/T9113-2000

阀门检验 ISO/DIN5208-1987 GB/T13927-1992

阀门标志 ISO5209-1987 GB12220-1989

驱动装置连接 ISO/DIN5211-1982 GB12223-1989

阀门供货要求 ISO/DIN5211-1982 GB/T12252

安装使用说明编辑

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。

2、根据介质流动方向进行安装；优先考虑卧式安装。

3、蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。

4、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。

5、阀门与管道连接时，要求管道上使用对焊钢法兰或蝶阀专用法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以保证垫圈的有效密封面。

6、电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在第一次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。

7、阀门在使用时，如发现故障，应立即停止使用
