双偏心蝶阀的介绍和结构特点

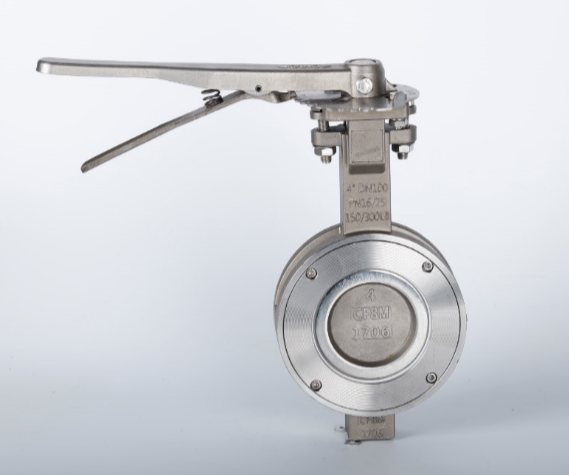

本公司【双偏心高性能对夹蝶阀】

双偏心蝶阀也叫作高性能蝶阀，双偏心蝶阀是蝶阀的一种结构形式，蝶阀是一种用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门，曾又名翻板阀，或者叫旋板阀，但是蝶阀这个叫法是比较专业的行业术语。上个世纪30年代，美国人发明了蝶阀，后又在50年代传入日本，到60年代才在日本普遍采用，我国推广则是70年代。一开始的蝶阀的机构基本是以中线蝶阀为主，随着工艺的提高以及在蝶阀在个行业各领域上得到了广泛的应用，从而使蝶阀的性能得到进一步的提高，制造出了温度、压力范围更广，密封性能可靠，使用寿命更长的蝶阀。双偏心蝶阀就是在在单偏心基础上改良的。我们先从结构分类来了解一下蝶阀的分类。

对于蝶阀种类繁多，以及在特殊工况中，对应使用的蝶阀产品也是不一样的，

按结构形式可分为：

①：中心（中线）密封蝶阀；

②：单偏心密封蝶阀；

③：双偏心密封蝶阀；

④：三偏心密封蝶阀；

相比最常见也是最经济实惠的中线蝶阀而言，中线蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

双偏心蝶阀主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比， 双偏心蝶阀更耐高压， 寿命更长， 稳定性好。

双偏心蝶阀也叫作高性能蝶阀,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比， 双偏心蝶阀更耐高压， 寿命更长， 稳定性好。 和其它阀门相比， 口径越大材料越轻，成本就更低。但是由于中间有蝶板， 流阻大， 所以小于DN200 的蝶阀是没有很大意义的。

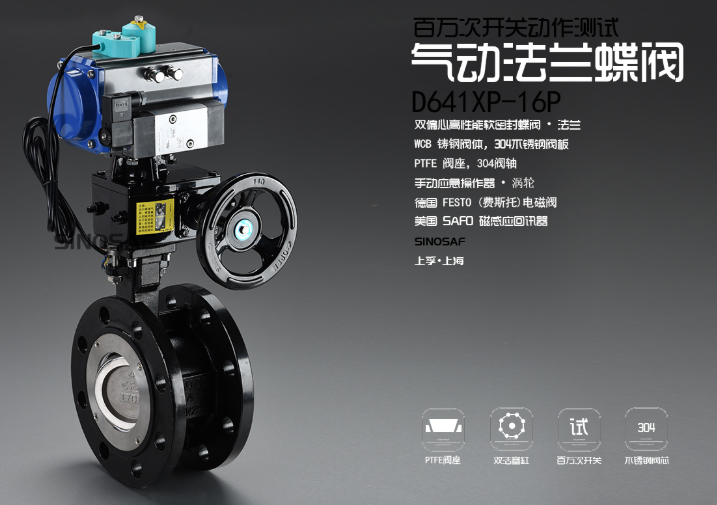

本公司，【高性能双偏心气动蝶阀●法兰连接】

工作原理

双偏心蝶阀在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。

采用标准

设计制造验收 ISO 10631-1991 GB/T12238-1989

阀门结构长度 ISO 5752*1988 GB/T12221-1989

阀门法兰连接 GB/T9113-2000 GB/T9113-2000

阀门检验 ISO/DIN5208-1987 GB/T13927-1992

阀门标志 ISO5209-1987 GB12220-1989

驱动装置连接 ISO/DIN5211-1982 GB12223-1989

阀门供货要求 ISO/DIN5211-1982 GB/T12252

安装使用说明

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。

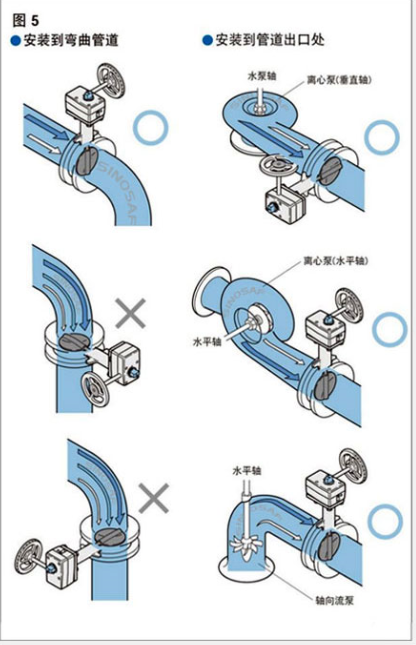

2、根据介质流动方向进行安装；优先考虑卧式安装。

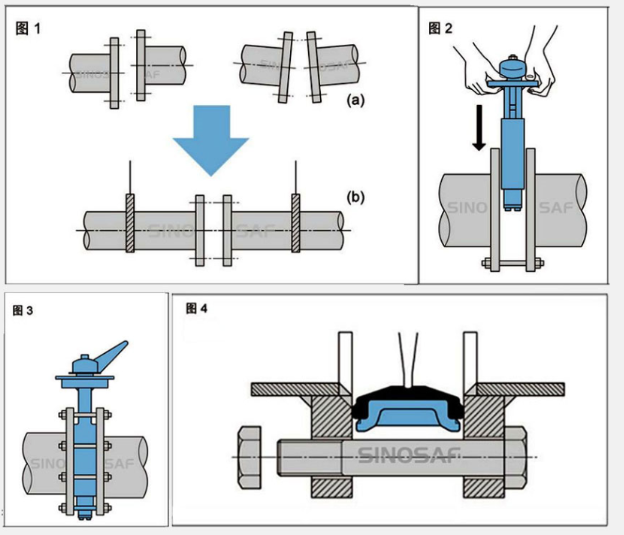

3、蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。

4、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。

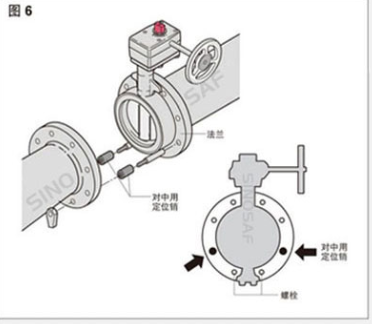

5、阀门与管道连接时，要求管道上使用对焊钢法兰或蝶阀专用法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以保证垫圈的有效密封面。

6、电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在第一次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。

7、阀门在使用时，如发现故障，应立即停止使用
