三偏心蝶阀的结构特点

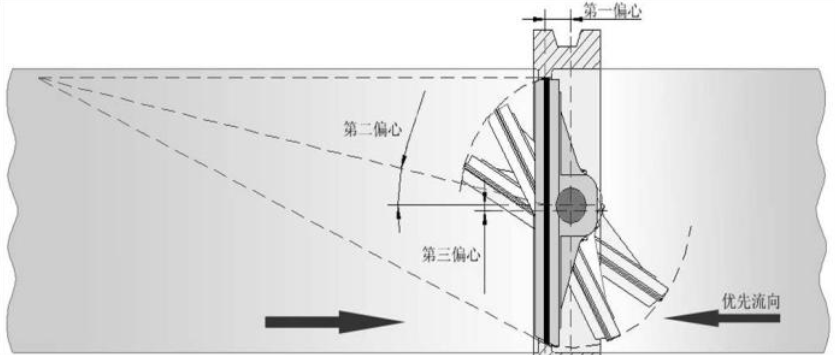

三偏心蝶阀，阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，称为三偏心蝶阀。，三偏心蝶阀是蝶阀的一种结构形式，我们所说的蝶阀是一种用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门，曾又名翻板阀，或者叫旋板阀，但是蝶阀这个叫法是比较专业的行业术语。上个世纪30年代，美国人发明了蝶阀，后又在50年代传入日本，到60年代才在日本普遍采用，我国推广则是70年代。一开始的蝶阀的机构基本是以中线蝶阀为主，随着工艺的提高以及在蝶阀在个行业各领域上得到了广泛的应用，从而使蝶阀的性能得到进一步的提高，制造出了温度、压力范围更广，密封性能可靠，使用寿命更长的蝶阀。依次有了单偏心蝶阀，双偏心蝶阀，三偏心蝶阀。我们先从结构分类来了解一下蝶阀的分类。蝶阀的卓越性能与其自身不断地偏心、演变、发展密切相关。为满足各种工况要求、蝶阀先后经历了从同心向单偏心、双偏心和三偏心的演变。碟阀的演变过程及 三偏心碟阀的发展和应用简单介绍如下∶

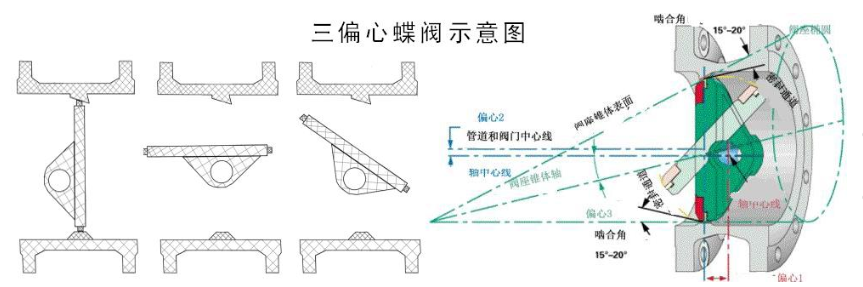

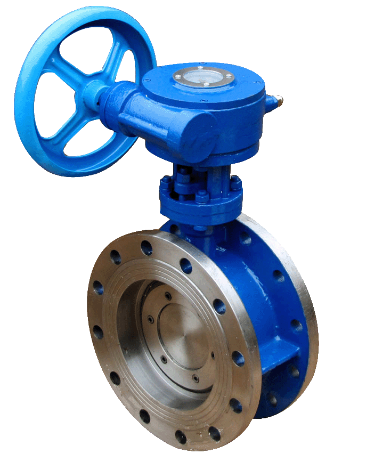

法兰式 三偏心蝶阀示意图

对于蝶阀种类繁多，以及在特殊工况中，对应使用的蝶阀产品也是不一样的，

按结构形式可分为：

①：中心（中线）密封蝶阀；

②：单偏心密封蝶阀；

③：双偏心密封蝶阀；

④：三偏心密封蝶阀；

相比最常见也是最经济实惠的中线蝶阀而言，中线蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。但是由于密封面材料的限制，中线蝶阀，单偏心蝶阀的使用温度受到的极大的限制，三偏心结构的应用使得金属硬密封蝶阀的的应用成为可能，

三偏心蝶阀 要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。 这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。

二、三偏心蝶阀的发展 三偏心碟阀自问世以来、为满足日益严酷的工况要求、其本身也经历着自我完善和不断发展的过程。即便最基本的零泄漏、理论上三偏心碟阀都可以做到、但实际上还是有赖于周密的设计、精密的制造。

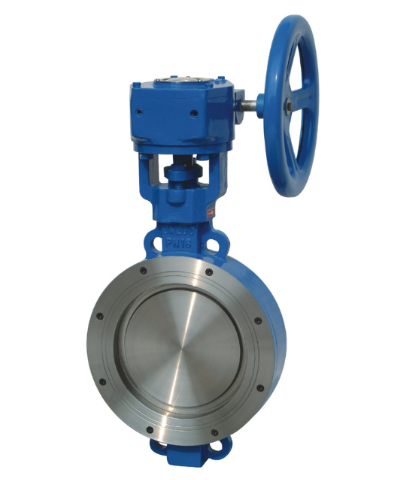

三偏心对夹蝶阀

三偏心蝶阀，被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。材质分为：铸铁、铸钢、不锈钢。随着技术的升级，三偏心碟阀适用范围已可以耐压高达 2500 磅级、耐温低至 -196 ℃、高达 700 ℃、密封达到 0 泄漏、调控比高达 100:1 以上。也就是说、在各种严酷、关键的过程控制管线上、不论是开关阀还是调控阀、只要选型得当、如今都可以放心地使用碟阀、而且成本低廉。

对夹式三偏心蝶阀 示意图

三偏心蝶阀的应用 综上所述、三偏心蝶阀作为阀门最新科技的结晶、扬各种阀门之长、避各种阀门之短、必将越来越受到广大用户和设计人员的重视。其最大压力等级可以到达 2500 磅级、标准口径可以做到 48 英寸、而且对夹、凸耳、法兰、环接、对接焊、夹套、各种结构长度等都可以对应、更由于材料选择余地很大、高低温及各种酸、碱等腐蚀性介质也都能对应自如。特别是在大口径方面、以其零泄漏的优势、在关断阀上、正在不断地取代粗大的闸阀和球阀、同样、以其优异的调控机能、在调控阀上、也正在不断地取代笨重的截止阀。作为事实、使用在包括中国在内的石油天然气开采、海上平台、石油精练、石油化工、无机化工、能源发电等各大工业领域的过程控制等各种重要管线上

采用标准

设计制造验收 ISO 10631-1991 GB/T12238-1989

阀门结构长度 ISO 5752*1988 GB/T12221-1989

阀门法兰连接 GB/T9113-2000 GB/T9113-2000

阀门检验 ISO/DIN5208-1987 GB/T13927-1992

阀门标志 ISO5209-1987 GB12220-1989

驱动装置连接 ISO/DIN5211-1982 GB12223-1989

阀门供货要求 ISO/DIN5211-1982 GB/T12252

安装使用说明

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。

2、根据介质流动方向进行安装；优先考虑卧式安装。

3、蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。

4、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。

5、阀门与管道连接时，要求管道上使用对焊钢法兰或蝶阀专用法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以保证垫圈的有效密封面。

6、电动蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在第一次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。

7、阀门在使用时，如发现故障，应立即停止使用
