气动阀
PRA 系列
气动角行程执行器
霍尼韦尔 PRA 系列气动角行程
执行器是双作用齿轮齿排式气缸
型角行程控制设备，用于控制蝶
阀或者风阀类型的角行程阀门。
基本参数
运行环境温度 0℃ ~60℃
储存环境温度 -25℃ ~60℃
供气压力 0.14~0.7MPa（140-700kPa）
定位器 IP 等级（调节型） IP66
定位器外壳材质（调节型） 压铸铝
调节型输入 / 反馈信号 输入信号 : 4-20mA
反馈信号：4-20mA（反馈型）
开关型供电 24VDC
气缸材质 铸铝
安装和接线
1、现场仪表气源的压力应该不低于 0.6MPa，不高于 1.0MPa。减压阀气体连接口尺寸为 1/4 英寸，接入管道为外丝。
2、安装位置：气缸要求保持水平，使过滤减压阀处于垂直状态，便于排水。注意：过滤减压阀不可处于水平状态。
3、如果选型为调节型气动角行程执行器，其定位器接线方法如下。
输入信号：4-20mA； 反馈信号：4-20mA（仅限调节带反馈型，可在反馈信号端子处接线获取反馈信号）。
4、如果选型为开关型气动角行程执行器，其接线方法如下。开关型气动控制阀有两个控制部件：电磁阀和限位开关。
电磁阀：控制气源，必须接电源，电源为 24VDC，即开关信号。
限位开关：开关指示限位作用，如果接线，可以提供全开全关反馈信号。
气动阀
VPFS 系列
气动不锈钢蝶阀

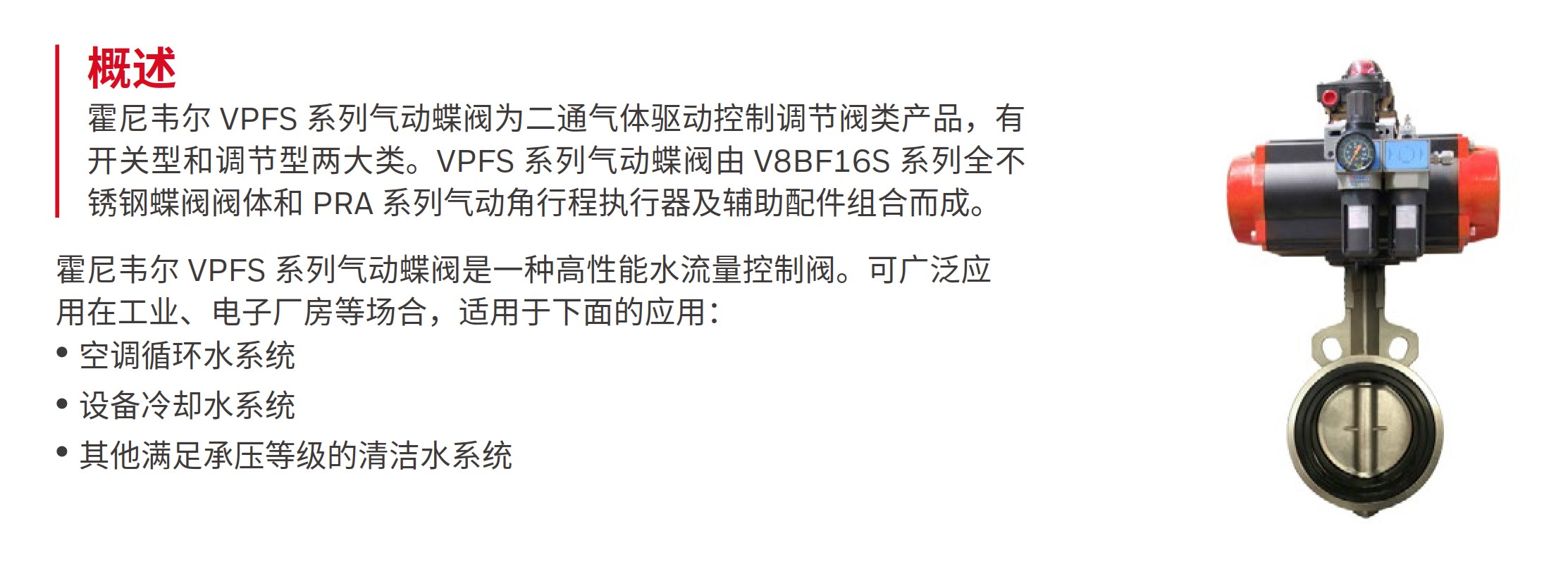

霍尼韦尔 VPFS 系列气动蝶阀为二通气体驱动控制调节阀类产品，有
开关型和调节型两大类。VPFS 系列气动蝶阀由 V8BF16S 系列全不
锈钢蝶阀阀体和 PRA 系列气动角行程执行器及辅助配件组合而成。
空调循环水系统
设备冷却水系统
其他满足承压等级的清洁水系统
自带断信号锁定功能，接收不到控制
信号时 , 可
以保持阀位不变待机状态耗气量接近
为零，大大节约工厂能源
基本参数
承压等级 PN16
口径 DN50-DN800
阀门类型 中线型蝶阀
适用介质和温度 冷热水，-10℃ ~120℃
运行环境温度 -10℃ ~60℃
储存环境温度 -25℃ ~60℃
泄露等级 双向气密封零泄漏
执行器类型 双作用齿轮齿排式气缸
定位器 IP 等级 IP66
定位器供气压力 0.14~0.7MPa（140-700kPa）
输入 / 反馈信号
输入信号 : 4-20mA
反馈信号：4-20mA
（限调节反馈型）
开关型供电 24VDC
主要
部件
材质
执行器气缸：铸铝
定位器外壳：铸铝
蝶阀阀体：不锈钢 SS304
蝶阀阀板：不锈钢 SS304
蝶阀阀座：EPDM
蝶阀阀杆：不锈钢 SS410
连接方式 对夹法兰连接
安装和接线
1、气动蝶阀的阀体与管路的安装要严格遵循中性线对夹法兰蝶阀的安装流程，防止安装不到位，导致阀门外漏。
2、现场仪表气源的压力应该不低于 0.6MPa，不高于 1.0MPa。减压阀气体连接口尺寸为 1/4 英寸，接入管道为外丝。
3、安装位置：执行器的气缸要求保持水平，使过滤减压阀处于垂直状态，便于排水。
注意：过滤减压阀不可处于水平状态
4、如果选型为调节型气动控制阀，其定位器接线方法如下。
输入信号：4-20mA； 反馈信号：4-20mA（仅限调节带反馈型，可在反馈信号端子处接线获取反馈信号）。
5、如果选型为开关型气动蝶阀，其接线方法如下。开关型气动控制阀有两个控制部件：电磁阀和限位开关。
电磁阀：控制气源，必须接电源，电源为 24VDC，即开关信号。
限位开关：开关指示限位作用，如果接线，可以提供全开全关反馈信号。
5、如果选型为开关型气动蝶阀，其接线方法如下。开关型气动控制阀有两个控制部件：电磁阀和限位开关。
电磁阀：控制气源，必须接电源，电源为 24VDC，即开关信号。
限位开关：开关指示限位作用，如果接线，可以提供全开全关反馈信号。
6、安装完成后
(1) 按出厂测试项目进行调试、检查；
(2) 强压测试时，试验压力要逐渐升高，不可突然的增加压力。
蝶阀特点
上轴端增加特殊防卡死的
自润滑轴承，避免了普通
蝶 阀 轴 承 与 阀 体 咬 死 现
象，有效降低扭力要求。
设 计 符 合 国 际 标 准
ISO5211 连接要求，方便
执行器匹配。
阀板有加强筋，增加阀板
强度，尼龙涂层耐腐蚀。
阀板边缘为高抛光设计，
与阀体接触更紧密，保证
无泄漏和低扭力要求。
无靠背阀座，嵌套式设计，
无泄漏点，减少应安装不
当引起的扭矩增加。
适用于多种法兰，安装便
利性更高。
使用无销式连接方式，避
免销孔泄露或者销损坏导
致阀门故障。
阀杆下端八角设计，阀板
和阀杆可紧密咬合，确保
阀门运行稳定和密封。
安装和接线
1、气动蝶阀的阀体与管路的安装要严格遵循中性线对夹法兰蝶阀的安装流程，防止安装不到位，导致阀门外漏。
2、现场仪表气源的压力应该不低于 0.6MPa，不高于 1.0MPa。减压阀气体连接口尺寸为 1/4 英寸，接入管道为外丝。
3、安装位置：执行器的气缸要求保持水平，使过滤减压阀处于垂直状态，便于排水。
注意：过滤减压阀不可处于水平状态
4、如果选型为调节型气动控制阀，其定位器接线方法如下。
输入信号：4-20mA； 反馈信号：4-20mA（仅限调节带反馈型，可在反馈信号端子处接线获取反馈信号）。
5、如果选型为开关型气动蝶阀，其接线方法如下。开关型气动控制阀有两个控制部件：电磁阀和限位开关。
电磁阀：控制气源，必须接电源，电源为 24VDC，即开关信号。
限位开关：开关指示限位作用，如果接线，可以提供全开全关反馈信号。
限位开关 电磁阀
6、安装完成后
(1) 按出厂测试项目进行调试、检查；
(2) 强压测试时，试验压力要逐渐升高，不可突然的增加压力。
技术参数
DN 气动蝶阀组合型号 配套蝶阀 OS# 蝶阀 Kvs 配套执行器型号 @ 执行器扭矩
供气压力 4bar
关闭压差
@ 供气压力 4bar
DN50 VPF050-XXX V8BFW16-050 193 PRA-009XX 90Nm 1000kPa
DN65 VPF065-XXX V8BFW16-065 315 PRA-009XX 90Nm 1000kPa
DN80 VPF080-XXX V8BFW16-080 425 PRA-009XX 90Nm 1000kPa
DN100 VPF100-XXX V8BFW16-100 723 PRA-009XX 90Nm 1000kPa
DN125 VPF125-XXX V8BFW16-125 1243 PRA-009XX 90Nm 1000kPa
DN150 VPF150-XXX V8BFW16-150 1859 PRA-020XX 200Nm 1000kPa
DN200 VPF200-XXX V8BFW16-200 3124 PRA-030XX 342Nm 1000kPa
DN250 VPF250-XXX V8BFW16-250 4757 PRA-050XX 532Nm 1000kPa
DN300 VPF300-XXX V8BFW16-300 7058 PRA-050XX 532Nm 1000kPa
DN350 VPF350-XXX V8BFW16-350 8319 PRA-080XX 851Nm 1000kPa
DN400 VPF400-XXX V8BFW16-400 11458 PRA-100XX 1064Nm 1000kPa
DN450 VPF450-XXX V8BFW16-450 13612 PRA-150XX 1539Nm 1000kPa
DN500 VPF500-XXX V8BFW16-500 18748 PRA-150XX 1539Nm 1000kPa
DN600 VPF600-XXX V8BFW16-600 25217 PRA-230XX 2351Nm 1000kPa
DN700 VPF700-XXX V8BFW16-700 36821 PRA-320XX 3205Nm 1000kPa
DN800 VPF800-XXX V8BFW16-800 45995 PRA-480XX 4798Nm 1000kPa
执行器控制方式
控制方式 输入信号类型 反馈信号类型 配套控制设备 控制信号丢失状态
T 开关信号 全开 / 全关干接点信号 电磁阀和限位开关 电磁阀失电时，
阀门关闭
MN 4-20mA 无 无反馈型定位器 定位器无信号输入时，
MF 4-20mA 4-20mA 有反馈型定位器 阀门关闭
SN 4-20mA 无 断信号锁定
无反馈型定位器 定位器无信号输入时，
阀门保持当前状态
SF 4-20mA 4-20mA 断信号锁定
有反馈型定位器
蝶阀各开度 Kv 值
DN
各开度 Kv 值 m3/h
10° 20° 30° 40° 50° 60° 70° 80° 90°
DN50 1.1 3.8 10.2 22.0 38.0 60.0 100.0 132.0 193.0
DN65 2.0 7.5 18.2 35.0 61.0 95.0 187.0 240.0 315.0
DN80 2.5 9.8 26.0 48.0 83.0 126.0 214.0 338.0 425.0
DN100 3.8 14.6 39.0 72.0 119.0 221.0 361.0 606.0 723.0
DN125 6.5 24.0 62.0 118.0 217.0 394.0 599.0 1038.0 1243.0
DN150 10.0 41.0 95.0 175.0 326.0 542.0 873.0 1260.0 1859.0
DN200 19.0 64.0 165.0 306.0 573.0 995.0 1567.0 2310.0 3124.0
DN250 28.0 101.0 245.0 450.0 836.0 1462.0 2253.0 3256.0 4757.0
DN300 34.0 129.0 312.0 615.0 1137.0 2125.0 3248.0 4991.0 7058.0
DN350 47.0 163.0 390.0 795.0 1498.0 2573.0 3980.0 5749.0 8319.0
DN400 62.0 231.0 508.0 1077.0 1973.0 3381.0 5385.0 8099.0 11458.0
DN450 75.0 256.0 621.0 1208.0 2315.0 3925.0 6331.0 9474.0 13612.0
DN500 103.0 346.0 859.0 1692.0 3086.0 5348.0 8513.0 13109.0 18748.0
DN600 139.0 494.0 1153.0 2389.0 4466.0 7561.0 11945.0 18088.0 25217.0
DN700 191.0 659.0 1674.0 3224.0 5990.0 10659.0 17442.0 25194.0 36821.0
DN800 257.0 973.0 2302.0 4533.0 8235.0 14123.0 23021.0 31613.0 45995.0
基本参数
DN 气动蝶阀组合型号 配套蝶阀 OS# 蝶阀 Kvs 配套执行器型
号
执行器扭矩
@ 供气压力 4bar
关闭压差
@ 供气压力 4bar
DN50 VPFS050-XXX V8BFW16S-050 193 PRA-009XX 90Nm 1000kPa
DN65 VPFS065-XXX V8BFW16S-065 315 PRA-009XX 90Nm 1000kPa
DN80 VPFS080-XXX V8BFW16S-080 425 PRA-009XX 90Nm 1000kPa
DN100 VPFS100-XXX V8BFW16S-100 723 PRA-009XX 90Nm 1000kPa
DN125 VPFS125-XXX V8BFW16S-125 1243 PRA-009XX 90Nm 1000kPa
DN150 VPFS150-XXX V8BFW16S-150 1859 PRA-020XX 200Nm 1000kPa
DN200 VPFS200-XXX V8BFW16S-200 3124 PRA-030XX 342Nm 1000kPa
DN250 VPFS250-XXX V8BFW16S-250 4757 PRA-050XX 532Nm 1000kPa
DN300 VPFS300-XXX V8BFW16S-300 7058 PRA-050XX 532Nm 1000kPa
DN350 VPFS350-XXX V8BFW16S-350 8319 PRA-080XX 851Nm 1000kPa
DN400 VPFS400-XXX V8BFW16S-400 11458 PRA-100XX 1064Nm 1000kPa
DN450 VPFS450-XXX V8BFW16S-450 13612 PRA-150XX 1539Nm 1000kPa
DN500 VPFS500-XXX V8BFW16S-500 18748 PRA-150XX 1539Nm 1000kPa
DN600 VPFS600-XXX V8BFW16S-600 25217 PRA-230XX 2351Nm 1000kPa
DN700 VPFS700-XXX V8BFW16S-700 36821 PRA-320XX 3205Nm 1000kPa
DN800 VPFS800-XXX V8BFW16S-800 45995 PRA-480XX 4798Nm 1000kPa
型号 OS# A B C D E F G H L 重量
PRA-003XX 83 88 20 Φ50 Φ70 14 4-M6x10 4-M8x13 172 2.15
PRA-004XX 95.5 100 20 Φ50 Φ70 14 4-M6x10 4-M8x13 188 2.60
PRA-009XX 108.5 117 20 Φ50 Φ70 17 4-M6x10 4-M8x13 268 4.55
PRA-020XX 143 156.5 30 Φ70 Φ102 22 4-M8x13 4-M10x16 322 9.20
PRA-030XX 153 173.5 30 Φ102 Φ125 27 4-M10x16 4-M12x20 406 12.00
PRA-050XX 175 198.5 30 Φ102 Φ125 27 4-M10x16 4-M12x20 475 20.25
PRA-080XX 207 231 30 / Φ140 36 / 4-M16x25 544 31.35
PRA-100XX 227 256 30 / Φ140 36 / 4-M16x25 562 45.70
PRA-150XX 261 292 30 / Φ165 46 / 4-M20x25 642 54.50
PRA-230XX 295 331 30 / Φ165 46 / 4-M20x25 740 79.00
PRA-320XX 335 352 30 / Φ165 46 / 4-M20x26 774 99.00
PRA-480XX 385 408 30 Φ165 Φ254 46 4-M20x26 8-M16x25 912 156.0
执行器输出扭矩
不同气源压力（ 气缸不同气源压力（Bar ）时的输出扭矩（Nm）
型号 OS# 2 3 4 4.5 5 5.5 6 7
PRA-003XX 15 22 29 33 36 40 44 51
PRA-004XX 20 30 40 45 50 55 60 70
PRA-009XX 45 68 90 102 113 124 135 158
PRA-020XX 100 150 200 226 251 276 301 351
PRA-030XX 171 256 342 385 427 470 513 598
PRA-050XX 266 399 532 598 665 731 798 931
PRA-080XX 426 638 851 958 1064 1170 1277 1490
PRA-100XX 532 798 1064 1197 1330 1463 1596 1862
PRA-150XX 769 1154 1539 1731 1924 2116 2308 2693
PRA-230XX 1305 1958 2351 2937 3263 3589 3916 4569
PRA-320XX 1602 2403 3205 3605 4006 4406 4807 5608
PRA-480XX 2399 3598 4798 5398 5998 6597 7197 8379
