霍尼韦尔电动蝶阀
控制阀
V8BF+NOM 系列电动蝶阀

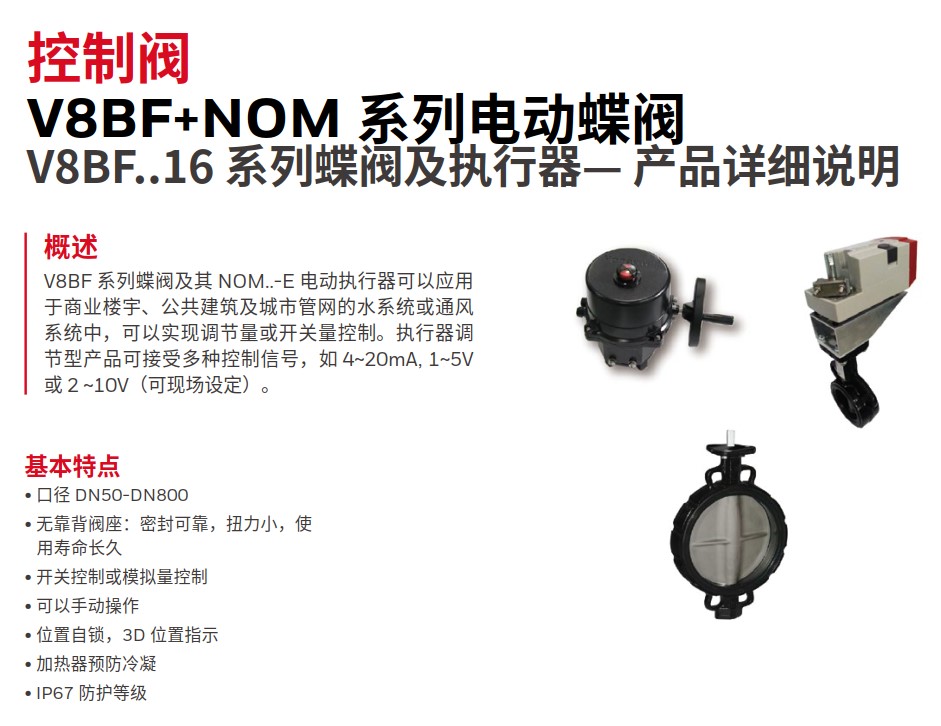

V8BF..16 系列蝶阀及执行器— 产品详细说明
基本特点
• 口径 DN50-DN800
• 无靠背阀座：密封可靠，扭力小，使
用寿命长久
• 开关控制或模拟量控制
• 可以手动操作
• 位置自锁，3D 位置指示
• 加热器预防冷凝
• IP67 防护等级
概述
V8BF 系列蝶阀及其 NOM..-E 电动执行器可以应用
于商业楼宇、公共建筑及城市管网的水系统或通风
系统中，可以实现调节量或开关量控制。执行器调
节型产品可接受多种控制信号，如 4~20mA, 1~5V
或 2 ~10V（可现场设定）。
规格
阀体 执行器
口径 DN50-DN800 电源 220Vac,+/-10%, 50/60 Hz
公称压力 PN16 运行时间 见执行器信息表
介质 冷 / 热水 行程 90o±1o
介质温度 -10℃ -- 120℃ 控制 ( 调节型 ) 4~20mA, DC 1~5V 或 2~10V
阀体材质 GGG40 (DN50-150 为 GG25) 反馈 ( 调节型 ) 4~20mA 或 DC2~10V
阀板 尼龙涂层 GGG40 防护等级 IP67
阀杆
SS410(DN50-300, DN450/DN500)
认证 CE 认证
SS410class 3(DN350/DN400/DN600)
阀座 EPDM 加热器 见执行器信息表
管道连接 ISO7005-2 过载保护 内置过热保护，135±5℃停机，
95±15℃恢复
密封压力
<=DN400, 1.76mPa
DN450-800, 1.1mPa
•DN50 以上阀板有加强筋，增加蝶板
强度；
• 球墨铸铁蝶板为尼龙涂层，耐腐蚀，
耐高温，外形美观，有效降低阀板与
阀座间的摩擦；
• 第三面法兰设计符合国际标准 ISO
5211 衔接介面要求，方便操作器搭配
及高低温延长管使用；
• 阀轴使用无销式连接方式，避免销孔
泄漏可能；下轴端八角设计，使蝶板
与阀轴紧密咬合，有效减少因加工公
差而导致的阀门无法完全关闭，确保
阀门密封；
• 无靠背式阀座，避免阀体与阀座的泄
漏点；嵌套式阀座设计，方便组装，
并有效避免因安装不当而引起的扭力
增加；
• 阀座侧面突出于阀体，安装时不需法
兰垫片；
• 阀轴与阀体之间，上轴端增加自润式
轴承，避免一般蝶阀出现的阀轴与阀
体“咬死”现象的发生；并有效降低
蝶阀扭力；
• 阀体结构简单，体积小，安装空间小，
扭力小，为节能型产品。
控制阀
V8BF+NOM 系列电动蝶阀
V8BF..16 系列蝶阀及执行器— 型号命名
控制阀
V8BF+NOM 系列电动蝶阀
V8BF..16 系列蝶阀及执行器— 订货信息及 KV 值
关闭压力：1.0Mpa
口径 阀门型号 执行器型号开关
型
执行器型号调节
型
执行
器扭
矩
连接件 运行时间
@ 50Hz
功耗
(VA)
防潮加
热器 (W)
手动操作
( 手柄需
另配置 )
DN50 V8BFW16-050 NOM-1A-E NOM-P1A-E 35 11 40 8 手柄
CN4620A1001 CN7220A2007 20 V8BF-CN 110 8/6 无
DN65 V8BFW16-065 NOM-1A-E NOM-P1A-E 35 11 40 8 手柄
CN4620A1001 CN7220A2007 20 V8BF-CN 110 8/6 无
DN80 V8BFW16-080 NOM-1A-E NOM-P1A-E 35 11 40 8 手柄
CN4620A1001 CN7220A2007 34 V8BF-CN 110 10/6 无
DN100 V8BFW16-100 NOM-2A-E NOM-P2A-E 50 15 40 8 手柄
DN125 V8BFW16-125 NOM-3A-E NOM-P3A-E 80 22 40 8 手轮
DN150 V8BFW16-150 NOM-4A-E NOM-P4A-E 200 39 110 10 手轮
DN200 V8BFW16-200 NOM-4B-E NOM-P4B-E 200 39 110 10 手轮
DN250 V8BFW16-250 NOM-5A-E NOM-P5A-E 400 29 170 15 手轮
DN300 V8BFW16-300 NOM-5B-E NOM-P5B-E 400 29 170 15 手轮
DN350 V8BFW16-350 NOM-6A-E NOM-P6A-E 800 47 180 15 手轮
DN400 V8BFW16-400 NOM-7A-E NOM-P7A-E 1000 47 230 15 手轮
DN450 V8BFW16-450 NOM-8A-E NOM-P8A-E 1700 34 440 15 手轮
DN500 V8BFW16-500 NOM-8A-E NOM-P8A-E 1700 34 440 15 手轮
DN600 V8BFW16-600 NOM-8B-E NOM-P8B-E 1700 34 440 15 手轮
DN700 V8BFW16-700 NOM-9A-E NOM-P9A-E 3500 76 520 15 手轮
DN800 V8BFW16-800 NOM-10A-E NOM-P10A-E 5000 105 520 15 手轮
KV 值
Size
各开度 Kv 值
10° 20° 30° 40° 50° 60° 70° 80° 90°
DN50 1.1 3.8 10.2 22.0 38.0 60.0 100.0 132.0 193.0
DN65 2.0 7.5 18.2 35.0 61.0 95.0 187.0 240.0 315.0
DN80 2.5 9.8 26.0 48.0 83.0 126.0 214.0 338.0 425.0
DN100 3.8 14.6 39.0 72.0 119.0 221.0 361.0 606.0 723.0
DN125 6.5 24.0 62.0 118.0 217.0 394.0 599.0 1038.0 1243.0
DN150 10.0 41.0 95.0 175.0 326.0 542.0 873.0 1260.0 1859.0
DN200 19.0 64.0 165.0 306.0 573.0 995.0 1567.0 2310.0 3124.0
DN250 28.0 101.0 245.0 450.4 836.0 1462.0 2253.0 3256.0 4757.0
DN300 34.0 129.0 312.0 615.0 1137.0 2125.0 3248.0 4991.0 7058.0
DN350 47.0 163.0 390.0 795.0 1498.0 2573.0 3980.0 5749.0 8319.0
DN400 62.0 231.0 508.0 1077.0 1973.0 3381.0 5385.0 8099.0 11458.0
DN450 75.0 256.0 621.0 1208.0 2315.0 3925.0 6331.0 9474.0 13612.0
DN500 103.0 346.0 859.0 1692.0 3086.0 5348.0 8513.0 13109.0 18748.0
DN600 139.0 494.0 1153.0 2389.0 4466.0 7561.0 11945.0 18088.0 25217.0
DN700 191.0 659.0 1674.0 3224.0 5990.0 10659.0 17442.0 25194.0 36821.0
DN800 257.0 973.0 2302.0 4533.0 8235.0 14123.0 23021.0 31613.0 45995.0
控制阀
V8BF+NOM 系列电动蝶阀
V8BF..16 系列蝶阀及执行器— 阀门尺寸
口径 L H1 H2 Φ D C C1
ISO5211
Φ B B1 □ B 重量
法兰 PCD Kg
DN50 43 65 143 96 39 8 F07 70 14 19 11 3
DN65 46 71 155 110 55 13 F07 70 14 19 11 3.8
DN80 46 77 162 124 69 19 F07 70 14 19 11 4
DN100 52 107 181 148 91 27 F07 70 14 19 11 5.3
DN125 56 122 197 180 115 36 F07 70 18 19 14 7.3
DN150 56 150 210 206 140 47 F07 70 18 19 14 8.2
DN200 60 165 240 259 186 68 F10 102 22 24 17 13.5
DN250 68 201 286 320 239 90 F10 102 25 24 19 21.2
DN300 78 234 309 370 288 111 F10 102 28 24 22 32.5
DN350 78 303 329 412 325 128 F12 125 35 29 27 48
DN400 102 335 361 475 375 143 F12 125 35 29 27 60
DN450 114 363 393 530 423 162 F14 140 48 38 36 80
DN500 127 397 427 585 473 182 F14 140 48 38 36 125
DN600 154 459 492 687 560 214 F16 165 60 48 36 200
DN700 165 511 563 796 655 255 F16 165 75 90 Φ74.7，键 20 249
DN800 190 592 630 870 736 285 F16 254 80 110 46 365
Unit:mm
说明：
NOM-1A-E、NOM-2A-E 、NOM-P1A-E 和 NOM-P2A-E 的手动操作位置在执行器底部。
NOM-1…2A-E/ NOM-P1…2A-E
NOM-4...7A(B)-E / NOM-P4...7A(B)-E
NOM-9…10A-E / NOM-P9…10A-E
NOM-3A-E/ NOM-P3A-E
NOM-8A-E/ NOM-P8A-E
控制阀
V8BF+NOM 系列电动蝶阀
V8BF..16 系列蝶阀及执行器— 执行器尺寸(mm)
OS# A B C D E F G H φ I J 法兰 重量
(kg)
NOM-1A-E 162
145 79 NA NA NA 11X11 20 70 4-M8 F07
3
NOM-P1A-E 192 5
NOM-2A-E 162
145 79 NA NA NA 11X11 20 70 4-M8 F07
3
NOM-P2A-E 192 5
NOM-3A-E 188
145 108 165 NA NA 14X14 20 70 4-M8 F07 3.6
NOM-P3A-E 218
NOM-..4A-E
265 123 79 216 120 240
14X14
35
70 4-M8 F07
11
NOM-..4B-E 17X17 102 4-M10 F10
NOM-..5A-E
321 187 103 262 150 297
19X19
55 102 4-M10 F10
NOM-..5B-E 22X22 22
NOM-..6A/..7A-E 321 187 103 262 150 297 27X27 55 125 4-M12 F12
NOM-..8A-E
378 241 119 293 161 331 36X36 65
140 4-M16 F14
36
NOM-..8B-E 165 4-M20 F16
NOM-9A-E
532 118 242 293 308 186 74.7 130 165 4-M20 F16 76
NOM-P9A-E
NOM-10A-E
545 160 242 293 343 168 79.5 145 254 4-M20 F16 76
NOM-P10A-E
控制阀
V8BF+NOM 系列电动蝶阀
V8BF..16 系列蝶阀及执行器— 接线图
线缆要求：
NOM-(P)1..3..-E, 6-12mm;
NOM-(P)4..10..-E, 10-14mm;
※ 说明
电源线和信号线建议分开，信号线建议采用屏蔽电缆，且长度不大于 30m
调节型执行器的出厂默认输入输出信号均为 4-20mA.
开关型执行器
调节型执行器
控制阀
V8BF+NOM 系列电动蝶阀
V8BF..25 系列蝶阀及执行器— 产品说明
基本特点
• 口径 DN50-DN600
• 硫化一体阀座：与阀体无脱离风险，
密封可靠，使用寿命长久
• 扭力小
• 开关控制或模拟量控制
• 可以手动操作
概述
V8BF..25 系列蝶阀及其 NOM 电动执行器可以应用于商业楼宇、公
共建筑及城市管网的水系统或通风系统中，可以实现调节量或开关量
控制。执行器调节型产品可接受多种控制信号，如 4~20mA, 1~5V 或
2 ~10V（可现场设定）。
规格
阀体 执行器
口径 DN50-DN600 电源 220Vac,+/-10%, 50/60 Hz
公称压力 PN25 运行时间 见执行器信息表
介质 冷 / 热水 行程 90o±5o
介质温度 -10℃ -- 120℃ 控制 ( 调节型 ) 4~20mA, DC 1~5V 或 2~10V
阀体材质 GGG40 反馈 ( 调节型 ) 4~20mA 或 DC2~10V
阀板 尼龙涂层 GGG40 防护等级 IP67
阀杆 S43100（14Cr17Ni2） 加热器 见执行器信息表
阀座 EPDM 过载保护 内置过热保护，135±5℃停机，
95±15℃恢复
管道连接 ISO7005-2
密封压力 2.75Mpa
关闭压力 2.5Mpa
控制阀
V8BF+NOM 系列电动蝶阀
V8BF..25 系列蝶阀及执行器— 蝶阀特点
第三面设计
轴承
自调节密封环
阀板
阀轴
阀座 推力轴承
设计符合国际标准 ISO
5211连接要求，方便执型器匹配。
上下端增加特殊防止卡死的自润滑
轴承，避免了普通蝶阀阀轴与阀体
咬死现想，有效降低扭矩。
U 型密封环根据压力的变化
自动调节密封，防止外漏。
阀板有加强筋（DN300 以上），
增加蝶板强度；尼龙涂层耐腐
蚀、耐冲刷、耐高温。
使用无销连接方式，避免销孔泄露。
DN50-DN250 为通轴花键连接，
DN300-DN600为双轴花键连接，
蝶板和阀轴可紧密咬合，确保
阀门密封，提升了开关精度，
解决了传动的滞后性问题。
阀座和阀体硫化一体成型，无
泄漏点，在高压工况下与阀体
无脱离风险；补偿槽设计可以
容纳形变，减小摩擦扭矩。
推力轴承的应用，减小了由阀板重
力而产生的端面摩擦阻力，消除了
下轴与阀体底端盖卡死的风险，从
而减小了阀门的整体摩擦扭矩。
DN300 以上阀板有加强筋，增加阀板
强度。
• 球墨铸铁阀板为尼龙涂层，耐腐蚀、
耐高温，外形美观，有效降低阀板与
阀座的摩擦。
•阀杆与阀板间采用花键传动连接设计，
这样的设计可以改善执行结构与阀板
开关的滞后性，提高反应速度。
• 防阀杆推出机构采用压盖、对开环、
螺钉组合，这些零件均采用不锈钢材
质，避免了这些零件因现场环境恶劣
引起生锈的风险。
• 轴套采用铜材质，对阀轴有润滑的作
用，可大大降低摩擦扭矩。
• 密封环采用自调式 U 型设计，可以提
高密封性，降低摩擦扭矩。
• 阀座与阀体采用一体硫化成型和补偿
槽的设计。一体硫化成型设计避免了
由于管路介质压力大，橡胶阀座被冲
击脱离的风险。独特的补偿槽设计，可
以吸纳阀门安装时密封副产生的形变，
进而减小通道内部橡胶阀座的形变，
从而避免阀座把阀板卡死现象的发生。
• 在 DN300-DN600 的阀座上下两端处
嵌入衬环，保证阀板对阀座的比压，
克服了比压不均造成阀体的内漏。
• 下轴推力轴承的设计，大大减弱了由
于阀板重力而产生的端面摩擦阻力，
并消除了下轴与阀体底端盖卡死的风
险，从而减小了阀门的整体摩擦扭矩。
控制阀
V8BF+NOM 系列电动蝶阀
V8BF 系列蝶阀及执行器— 安装使用注意事项
• 安装后第一次使用或者长时间未使用 ( 无水充满 ) 的管道内壁会附有较多的铁锈，导致阀门扭矩增大，所以使用前将阀门完
全打开，将管道完全冲刷后再开始正常使用。
• 使用前请确保管道中的介质是中性液体，无腐蚀性溶液。
