kitz电动执行器 EX系列角行程执行器








	小型·高性能电动执行机构			构造简单	可手动操作

		专门开发了小型阀专用电动机。实现了快速开闭和外观小型化。		由最少的部件构成，发生故障的可能性非常小，耐久性能优异。	在意外停电时，可通过手动来进行阀的开闭操作。


克服了电磁阀的不足			产品线丰富	防止线圈烧毁	室内外通用型

解决了水锤发生及流量不足等普通电磁阀共同存在的问题。			备有 AC100/200V、DC12/24V 的电源。而且，有内置继电器型、带端子箱型、180 度旋转型系列可选。	为了防止电机线圈部烧毁，采用过载保护装置规格。	采用相当于 IEC529 的 IP56 级防水构造规格。

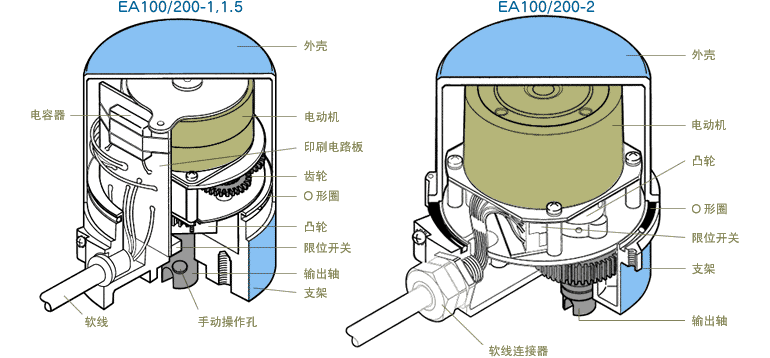

电动执行机构是通过减速齿轮将动力传递到驱动轴，驱动轴再带动阀杆，从而对阀门进行开关操作。通过限位开关进行开、关位控，而凸轮定位器推动限位开关传动柄，可断开供电电源。

优点

1) 与计装空气配管工程相比，电气工序比较简单，安装也比气动式容易。

2) 因控制为电气回路，所以易于进行逻辑控制。

3) 通过改变齿轮的减速比､可轻松地获得高输出扭矩。

4) 由于与电磁阀等相比，其动作速度缓慢，因此，不易发生水锤现象 (※)。

5) 支持远程操作。

缺点

1) 动作频率较高的情况下，可能会出现电机线圈温度明显上升，此时电机保护装置启动，电机停止工作。

2) 在防爆区域须使用防爆规格的产品，其价格会相对较高。

3) 使用执行机构进行流量调节，需配置电子部件，因此，必须考虑执行机构所处的工况，及其震性因素。

4) 动作时间取决于电机及齿轮的减速比，因此，不能像气动执行机构那样，通过附件实现动作时间的调整。

5) 停电时紧急动作的备用电源。

※水锤：在配管系统中，伴随阀的开闭等出现流速变化，
流体的运动能量被转换成压力能量，压力急剧上升的现象。

高速 On-Off 型

球阀专用

低速 On-Off 型

浮点控制
球阀・蝶阀兼用

比例控制

模拟/数字控制型
球阀・蝶阀兼用

标配清晰可视的开度指示器

标配操作性佳的手动操作柄

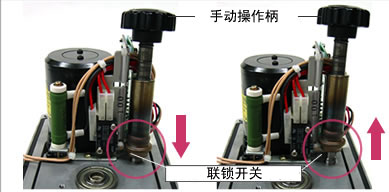

压下手柄时，
联锁开关 ON
（自动操作模式）
电源复位

提升手柄时，
联锁开关 OFF
（自动操作模式）
电源断开

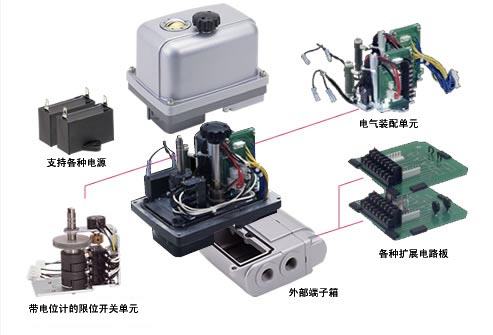

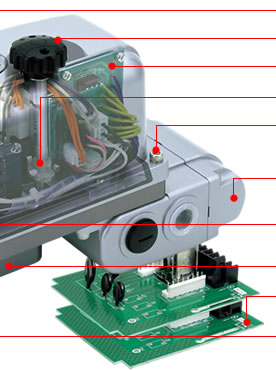

模块单元

拥有以下可选配置

部件的通用化和柔性化配置

1) 限位开关

2) 电位计

3) 支持不同电源规格
　・100/200V　AC（标准）
　・110/220V　AC（可选）
　・115/230V　AC（可选）
　・120/240V　AC（可选）

4) 外部端子箱

5) 可选电路基板（EXS 专用）
　・带端子台基板（标配）
　・继电器式基板（可选）
　・速度控制器
　・R/I转换器主板（可选）

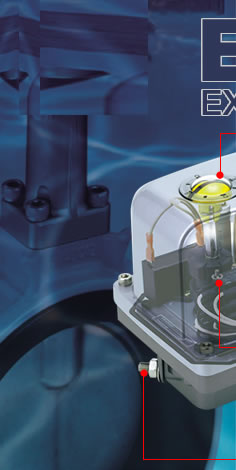

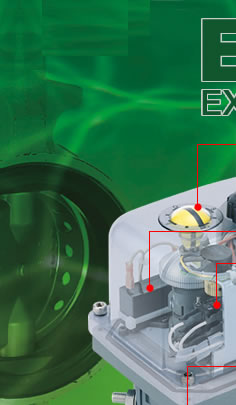

EX系列是用于 KITZ 球阀和蝶阀的新型电动开关执行机构。执行
机构本体由结实的铝压铸铸件构成，减速机采用了行星齿轮。另
外，执行机构具有适用于球阀/蝶阀操作的各种规格。

球阀用高速开闭型

开闭操作时间快，高扭矩输出。

蝶阀用低速开闭型

开闭操作时间慢，发挥高输出扭矩的同时，具有输出轴自锁功能。作为特殊规格，也可用于球阀驱动。

蝶阀用比例控制开闭型

在开闭操作中标准安装了比例控制模块。可用于相同等级的蝶阀驱动。

※也可用于 Λ 形球阀驱动。

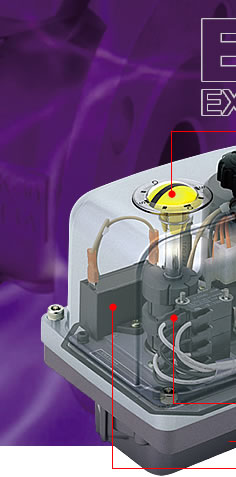

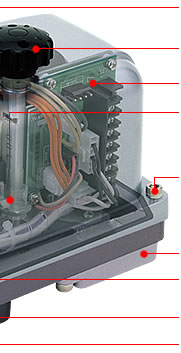

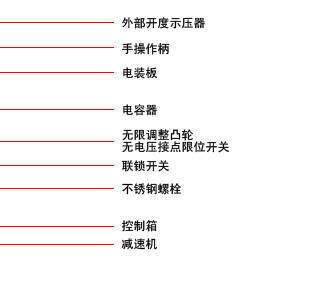

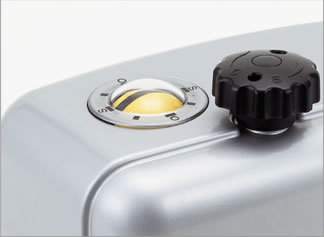

手操作柄

使用简单的圆型手柄，同时使用六角扳手，可简单地进行手动操作。

外部开度指示器

标配清晰可视阀门开度指示器。

无级调整限位凸轮
无电压接点开关

标准采用可无级调整的限位凸轮及位置检测用限位开关（无电压接点）。

联锁开关

手动操作时，使用联锁开关断开供给电源，避免突发动作。另外，联锁开关可外部输出（有电压）。

外部螺栓的全不锈钢化

外部螺栓全部采用不锈钢。另外，通过采用了防脱落螺栓，使得长时间使用也能发挥稳定性和耐久性。

●采用「行星齿轮减速机」
●标准设定无级调整凸轮无电压接点限位开关
●带联锁开关

■基本规格


执行机构尺寸		1 型		2 型		3 型		4 型
型号名称		EXH100-1	EXH200-1	EXH100-2	EXH200-2	EXH100-3	EXH200-3	EXH100-4	EXH200-4
电源（单相） 50/60Hz AC		100V±10%	200V±10%	100V±10%	200V±10%	100V±10%	200V±10%	100V±10%	200V±10%
额定电流※1(A)		0.65	0.35	0.65	0.35	1.2	0.6	2.8	1.5
开闭（90゜）时间※2	50Hz (秒)	约 9		约 14		约 21		约 28
	60Hz (秒)	约 8		约 12		约 17		约 23
额定输出转矩 (N･m)		9.8		49		196		588
电机输出 (W)		16				31		85
电机消耗功率 (W)		65				120		280	270
电机保护		内置热保护装置 (120℃ OPEN)
旋转方向		从执行机构上部观察，逆时针方向旋转：开顺时针方向旋转：闭
负荷时间率		30%ED 以下（室温 20℃）
限位开关※3		开･闭各 2 个（全开･全闭端停止+ 全开･全闭端信号用的无电压接点输出）接点容量 AC250V 11A （电阻负荷）
使用环境		室内室外（不可在水中）
防水·防尘		相当于 IP 67
空间加热器容量 (W)		10/15（at 100V/200V）						20
空间加热器消耗功率 (W)		2.5/2.9（at 100/200V）						4
环境温度 (℃)		-10℃〜+50℃
绝缘等级		JIS C 4003 E 类绝缘
绝缘耐压		AC1500V 1 分钟或 AC1800V 1 秒钟
绝缘电阻		使用 DC500V 兆欧表，100MΩ 以上
安装方向		从直立到水平（不可反向安装）
润滑剂		润滑油
电线管连接		G1/2×1
电线连接		螺纹端子台 M3
止动器		开闭端固定式机械止动器
手动操作		向上提升盖上部的手柄，旋转手柄，进行操作手动操作时，通过内置的联锁开关，断开向电机空间加热器的供电电源
电动复位		压下手操作柄
安装法兰		ISO5211 标准接口
涂装		盖：金属银·外壳：金属暗灰·手柄：黑色亚光
重量※4(kg)		约 4.4				约 7.3		约 12.3

※1 启动时，会出现约 10 倍额定电流左右的突入电流。请保证连接到执行机构上的电设备接点容量具备充足的余量。
※2 开闭时间，是指执行机构无负荷时的时间。带阀的情况下，约延迟 3%〜10% 左右。
※3 使用负荷电流小于 50mA 的微小电流负荷时，请指定带辅助限位开关（金属接点）。
※4 执行机构单体的重量

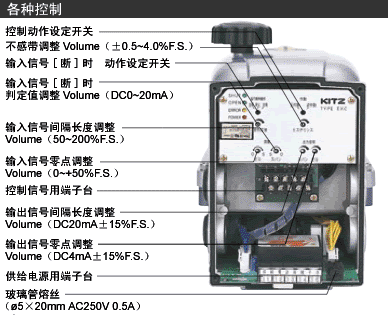

●接线和调试的作业更加简单化（与以往产品相比）
●支持各种输入信号（标准 DC4〜20mA）
　【DC0〜5V, DC1〜5V, DC0〜10V, DC2〜10V,
　0〜135Ω】
●可选择输入信号「断」时的全开・全闭・维持现状
●可调整无感带【0.5%F.S. 〜4.0%F.S.】
●可切换正作动・反作动
●标准安装阀开度输出信号【DC4〜20mA】
●标准安装全闭・全开位置的无电压接点
●开度检测部采用了可靠性强的导电型
　电位计，通过与无齿隙齿轮的结合，
减轻机构性的滞后

■基本规格


执行机构尺寸		2 型		3 型		4 型
规格／型号名称		EXC100-2	EXC100-2	EXC100-3	EXC200-3	EXC100-4	EXC200-4
电源（单相）50/60Hz AC		100V±10%	200V±10%	100V±10%	200V±10%	100V±10%	200V±10%
额定电流※1（A）		0.65	0.35	1.2	0.6	12.8	1.5
开闭（90゜）时间※2	50Hz （秒）	约 25		约 35		约 49
	60Hz （秒）	约 21		约 30		约 41
额定输出转矩 (N･m)		49		196		588
电机输出 (W)		16		31		85
电机消耗功率 (W)		65		120		280	270
电机保护		内置热保护装置 (120℃ OPEN)
负荷时间率		30%ED 以下 (室温20℃)
限位开关※3		开･闭各 2 个（全开･全闭端停止+ 全开･全闭端信号用的无电压接点输出，但接点容量 DC30V 3A）
作动		可选择反作动（标准设定）/ 正作动
输入信号		DC 4〜20mA（标准） / DC 0〜5V DC 1〜5V / DC 0〜10V / DC 2〜10V / 0〜135Ω
输入阻抗		电流控制： 240Ω 电压/电阻控制： 10kΩ
阀开度输出信号		DC 4〜20mA（额定负荷： 300Ω以下）
输入信号「断」时动作　动作		可选择全开/全闭/停止（标准设定）
输入信号「断」时动作　输出		警报信号输出（DC30V 3A 电阻负荷）
电机线性		±1.0%F.S. （无负荷时，通过电动机输出轴）
无感带		±0.5%〜4.0%F.s. 可调整
调整功能（DC4〜20mA 输入时）		零点调整范围：－15%〜＋50%F.S. ・间距长调整范围：＋50%〜＋200%F.S.
使用环境		室内外（不能在水中·直射阳光）
防水·防尘		相当于 IP 67
空间加热器容量 (W)		10	15	10	15	20
空间加热器消耗功率 (W)		2.5	2.9	2.5	2.9	4
环境温度 (℃)		-10℃〜+50℃
绝缘等级		JIS C 4003 E 类绝缘
绝缘耐压		AC1500V 1 分钟或 AC1800V 1 秒钟
绝缘电阻		使用 DC500V 兆欧表，100MΩ 以上
安装方向		从直立到水平（不可反向安装）
润滑剂		润滑油
电线管连接口		G1/2×2
电线连接		供电用端子台：M4 接线螺丝 × 5P ・控制信号用端子台：M3 接线螺丝 × 10P
止动器		开侧：固定式机械止动器闭侧：机械式止动器（固定式）＋可调式止动器（标配）
手动操作		向上提升盖上部的手柄，旋转手柄，进行操作手动操作时，通过内置的联锁开关，断开向电机空间加热器的供电电源
电动复位		压下手操作柄
安装法兰		ISO5211 标准接口
涂装		盖：金属银·外壳：金属暗灰·手柄：黑色亚光
重量※4 (kg)		约 6.0		约 8.8		约 14.7

※1 启动时，会出现约 10 倍额定电流左右的突入电流。连接到执行机构上的电设备接点容量，请保证具备充足的余量。
※2 开闭时间，是指执行机构无负荷时的时间。带阀的情况下，约延迟 3%〜10% 左右。
※3 使用负荷电流小于 50mA 的微小电流负荷时，请指定带辅助限位开关（金属接点）
※4 执行机构单体的重量。

●采用「行星齿轮减速机」
●标配无级调整凸轮无电压接点限位开关
●带联锁开关
●具备自锁功能
●可选配速度控制功能和RI转换输出
　通过更换外部端子盒，可实现速度控制功能和 RI 转换输出。

■基本规格


执行机构尺寸		2 型		3 型		4 型
规格／型号名称		EXS100-2	EXS200-2	EXS100-3	EXS200-3	EXS100-4	EXS200-4
电源（单相）50/60Hz AC		100V±10%	200V±10%	100V±10%	200V±10%	100V±10%	200V±10%
开闭（90゜）时间※2	50Hz (秒)	约 25		约 35		约 49
	60Hz (秒)	约 21		约 30		约 41
额定输出转矩 (N･m)		49		196		588
电机输出 (W)		16		31		85
电机消耗功率 (W)		65		12		280	270
电机保护		内置热保护装置 (120℃ OPEN)
旋转方向		从执行机构上部观察，逆时针方向旋转：开·顺时针方向旋转：闭
负荷时间率		30%ED 以下（室温 20℃）
限位开关※3		开･闭各 2 个（全开･全闭端停止+ 全开･全闭端信号用的无电压接点输出）接点容量 AC250V 11A（电阻负荷）
防水·防尘		相当于 IP 67
空间加热器容量 (W)		10/15(at 100V/200V)				20
空间加热器消耗功率(W)		2.5/2.9(at 100/200V)				4
环境温度 (℃)		-10℃〜+50℃
绝缘等级		JIS C 4003 E 类绝缘
绝缘耐压		AC1500V 1 分钟或 AC1800V 1 秒钟
绝缘电阻		使用 DC500V 兆欧表，100MΩ 以上
安装方向		从直立到水平（不可反向安装）
润滑剂		润滑油
电线管连接口		G1/2×2
电线连接		螺纹端子台 M3
止动器		开侧：固定式机械止动器闭侧：机械式止动器（固定式）＋可调式止动器（标配）
手动操作		向上提升盖上部的手柄，旋转手柄，进行操作手动操作时，通过内置的联锁开关，断开向电机空间加热器的供电电源
电动复位		压下手操作柄
安装法兰		ISO5211 标准接口
涂装		盖：金属银·外壳：金属暗灰·手柄：黑色亚光
重量※4(kg)		约 5.1		约 8.0		约 13

※1 启动时，会出现约 10 倍额定电流左右的突入电流。请保证连接到执行机构上的电设备接点容量具备充足的余量。
※2 开闭时间，是指执行机构无负荷时的时间。带阀的情况下，约延迟 3%〜10% 左右。
※3 使用负荷电流小于 50mA 的微小电流负荷时，请指定带辅助限位开关（金属接点）。
※4 执行机构单体的重量。
