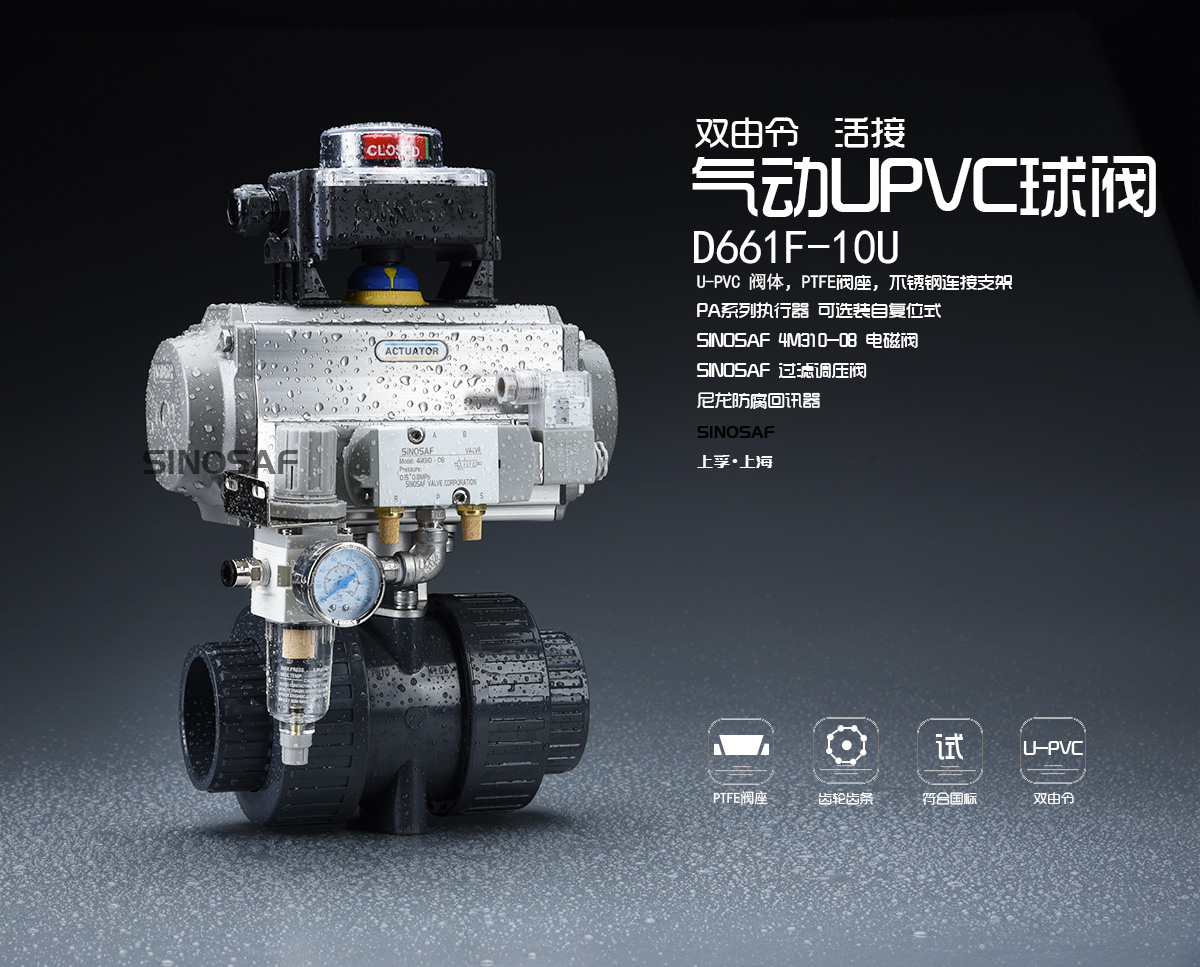

SQ661-10U气动塑料球阀是由PA型气动活塞式执行器及UPVC塑料球阀组成。气动塑料球阀是一种应用于含有各种腐蚀性管道流体介质的防腐塑料球阀、upvc气动球阀适用于带腐蚀性介质的输送过程的截流。气动塑料球阀所使用的介质温度一般不宜过高，根据材质的温度可在-40℃-80℃之间，重量轻、耐腐蚀性强。气动塑料球阀、upvc气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
（1）外型结构紧凑美观，利用气动执行器气源压力控制阀门，不仅省时省力，还提高了球阀使用的安全性。
（2）本体重量轻容易安装双由令球阀独特连接方式特别便于安装及拆卸，维护简单易行。
（3）材质卫生无毒，符合卫生标准，耐磨损，耐腐蚀性强，使得其用途更加广泛。
（4）气动塑料球阀本体重量轻，转动灵活、使用方便，配套简单、流通能力大，耐腐蚀性强。
（5）耐磨损、容易拆卸，维护简单易行。
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.0-1.6MPa | ||||||||
| 连接方式 | 双由令（活接） | ||||||||
| 阀体结构 | 直通 | ||||||||
| 阀体材质 | UPVC | ||||||||
| 阀芯材质 | UPVC | ||||||||
| 密封材质 | PTFE | ||||||||
| 适用温度 | 0～+60℃ | ||||||||
| 适用介质 | UPVC兼容的食品工业化学溶剂 | ||||||||
| 配置执行机构 | DA系列单双作用气动执行器 | ||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||||
| 执行器型号 | DA系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式，一般如果要用来调节介质流量控制，都选用双作用气动执行装置。其中单作用执行器具有弹簧复位的功能，可分为常闭型和常开型，即阀门处于开启或关闭的位置，当失去气源或发生紧急故障时，阀门自动归位到开启或关闭的状态，可使用在输送可燃气体或可燃液体的危险工况当中。。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以拨打我们的客服热线400-808-8886，，我们一定会尽心尽力为您提供优质的服务！
