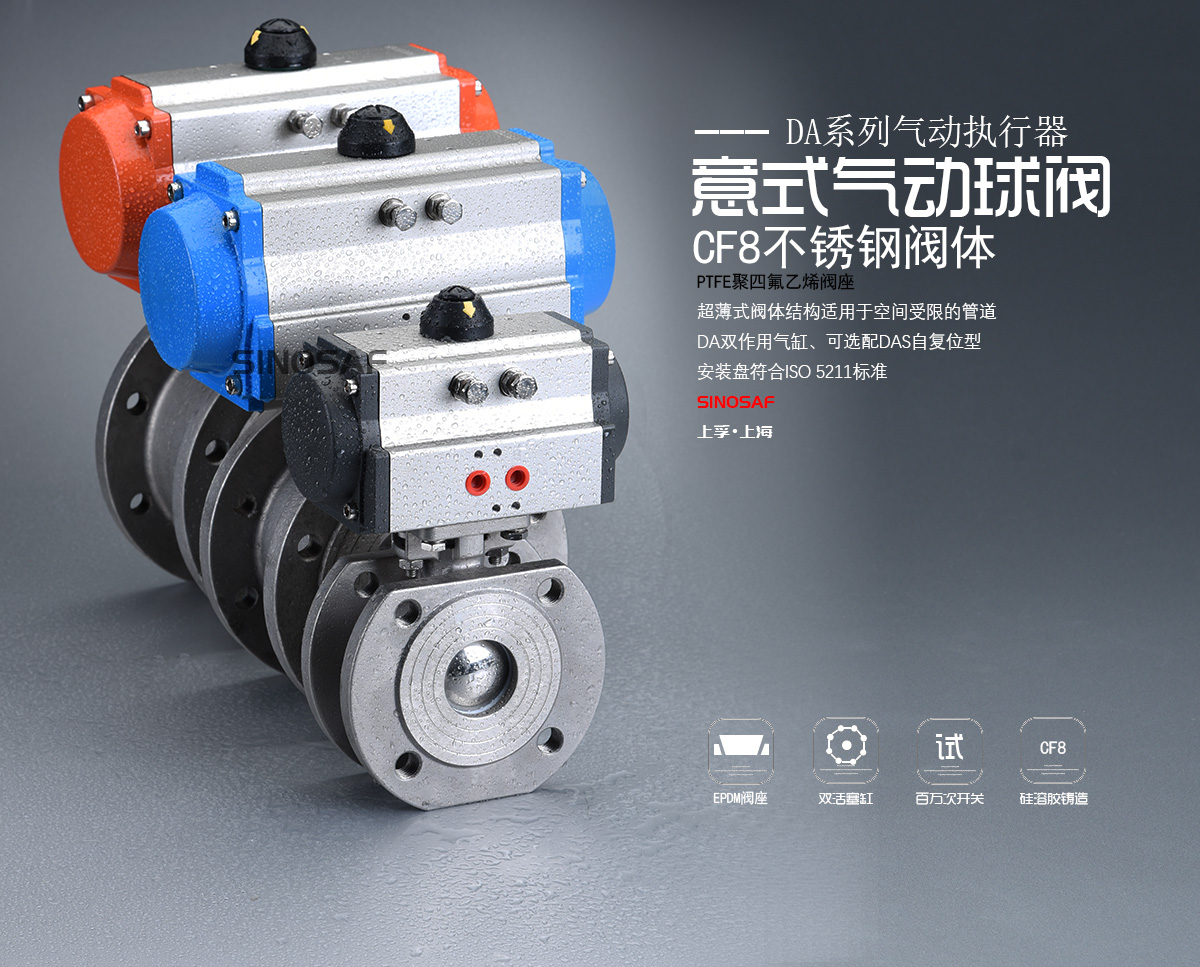

萨孚公司旗下SINOSAF品牌的Q671F气动对夹球阀是气动球阀系列中的一种意大利式构造的产品，也可称为气动超薄球阀。是我公司引进美国技术进行国产化设计而发展出的新一代气动超短法兰球阀，球芯通道形状有矩形、V形及O形。气动对夹球阀具有结构紧凑、体积小、重量轻、安装方便等特点。采用高平台ISO5211标准设计，是为了方便球阀安装驱动装置而设置的连接盘，可与执行器直接进行安装，无需再上支架，而普通球阀在与执行器连接之间则需要有一个支架和连接轴支撑。气动高平台球阀具有流通阻力小，流通量大等特点，不仅能做开关截断，也可用于调节流量使用，选用不同材质的阀体和阀座，可用于不同工况。由于高平台球阀与气动执行器之间距离较短，所以不适合用于介质温度过高的场合，避免因为高温而损坏执行器。。气动对夹球阀、气动超薄球阀它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。气动对夹球阀可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
| 公称通径 | DN10～150mm | |
|---|---|---|
| 公称压力 | PN1.6 2.5 4.0 MPa (高压可定制) | |
| 泄漏量 | 软密封:零泄漏，可气密保压 | 硬密封:≤额定流量的10-5 |
| 执行机构 | 可另配ET,EOT EFT等系列电子式电动执行机构 | |
| 流量特性 | 快开特性 | |
| 可调范围 | DN10-80 | DN100-150 |
| 250:1 | 350:1 | |
| 阀体形式 | 整体式锻造、整体式铸造 | |
| 连接形式 | 超薄法兰式、对夹式 | |
| 阀芯形式 | "O"型球形阀芯 | |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |
| 适用温度 | 密封面 | |
| PTFE≤150℃、PPL≤220℃、硬密封≤350℃ | ||
| 配置执行器型号 | DA、 SA、 PA等系列单双作用气动执行器 | |
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制)【加定位器】 | |
| 执行器型号 | DA、 SA、 PA等系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
| 公称通径DN(mm) | DN15-300 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 低压气密试验0.5～0.7 | |||||
| 适用介质 | 水、油、蒸气、(温度≤150℃)、硝酸类醋酸类(温度≤120℃) | ||||
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，客服热线：400-808-8886，我们一定会尽心尽力为您提供优质的服务！
