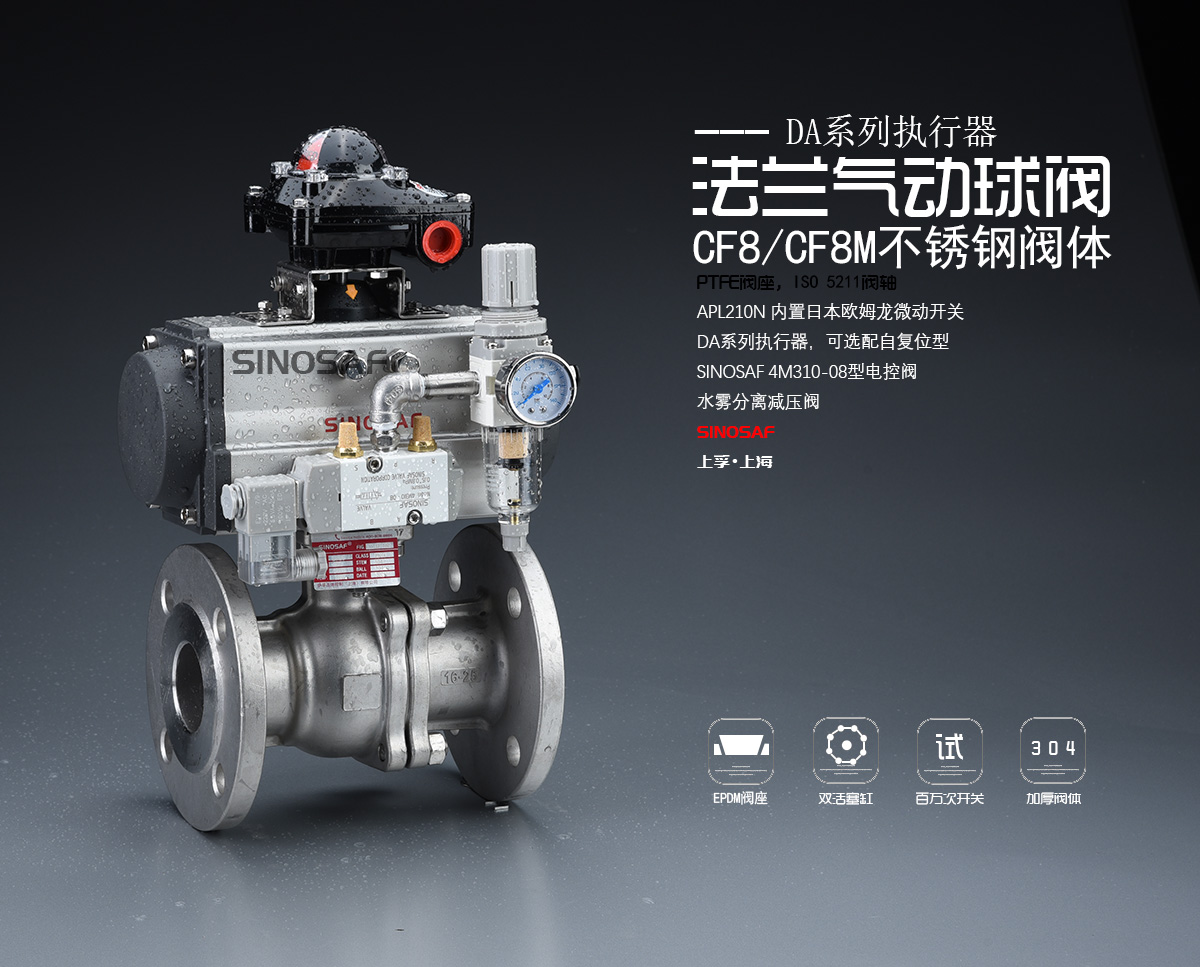

高平台气动不锈钢球阀【JB标准】

阀门型号：Q641F-16P
通径规格：DN15～DN300
结构形式：浮动直通式
阀体材质：铸钢WCB、不锈钢304、不锈钢316
公称压力：PN16 JB标准
适用温度：-30℃-150℃
应用范围：水、油品、气体、腐蚀性介质等
产品特点：本款是尺寸标准符合机械部JB标准，气动球阀，材质可选CF8-CF8M,CF3,CF3M等，选配SINOSAF电控换向阀，可以实现远程控制，加装了SINOSAF阀位信号反馈器，内置日本欧姆龙微动开关，性能稳定。如需要定制功能，可以致电我们的客服热线：400-808-8886。

SINOSAF牌气动球阀是用压缩空气来驱动的阀门，是由气动活塞式执行器与球阀组成。气动球阀在管道中可任意位置安装，可以安装在水平管道，垂直管道，倾斜管道，任意角度的管道。只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

气动球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。气动球阀主要分为气动球阀,气动三通球阀,气动四通球阀、气动v型球阀、气动切断球阀,气动衬氟球阀等系列产品。

气动球阀开关轻便，体积小，气动球阀因为有两个阀座密封面同时提供密封，因此密封性能可靠。可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

气动法兰球阀产品概述

SINOSAF品牌的Q641F/H气动法兰球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀及气动硬密封球阀两大类。本链接中的产品就是气动软密封球阀，一般是以聚四氟乙烯PTFE作为密封材料，也可以使用其他复合材料作为阀座，例如PPL,FPTFE,HPTFE等。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、不含颗粒、的气态或者液态物料的场合。气动法兰球阀,气动软密封球阀,广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

气动法兰球阀产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力更小的一种，即使是缩径球阀，其流体阻力也相当小。（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

气动法兰球阀技术参数

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)	≤公称压力
阀体形式	两段式铸造球阀
连接形式	法兰式、焊接式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
可调范围	250：1								350：1
配置执行机构	可配DA\SA等系列气动执行机构
控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

气动法兰球阀执行器参数

执行器型号	DA-SA系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动法兰球阀零件材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料	V型PTFE四氟填料、柔性石墨

气动法兰球阀性能规范

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
试验压力	强度试验	1.5	2.4	3.75	6.0	9.60
	密封试验	1.1	1.76	2.75	4.4	7.04
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、硝酸类(温度≤150℃)、、蒸气醋酸类(温度≤120℃)

气动法兰球阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，客服热线：400-808-8886，我们一定会尽心尽力为您提供优质的服务！
